| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Rvyuan |
| प्रमाणन: | IEC/NEMA/JIS/RoHS/ISO |
| मॉडल संख्या: | 0.04 - 1.8 मिमी |
| न्यूनतम आदेश मात्रा: | 10 किलोग्राम/किलोग्राम |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते का डिब्बा के साथ स्पूल |
| प्रसव के समय: | 2-15 कार्य दिवस |
| भुगतान शर्तें: | बातचीत |
| आपूर्ति की क्षमता: | अपनी मांग को पूरा करें |
| उत्पाद का नाम: | आयताकार तामचीनी तांबे के तार | सामग्री: | आयताकार तांबा |
|---|---|---|---|
| मानक: | IEC/JIS/NEMA | मिलाप की: | सीधे |
| कंडक्टर: | तांबा | इन्सुलेशन: | Ei aiw/eiw |
| प्रमुखता देना: | आयताकार चुंबक तार,वर्ग चुंबक तार |
||

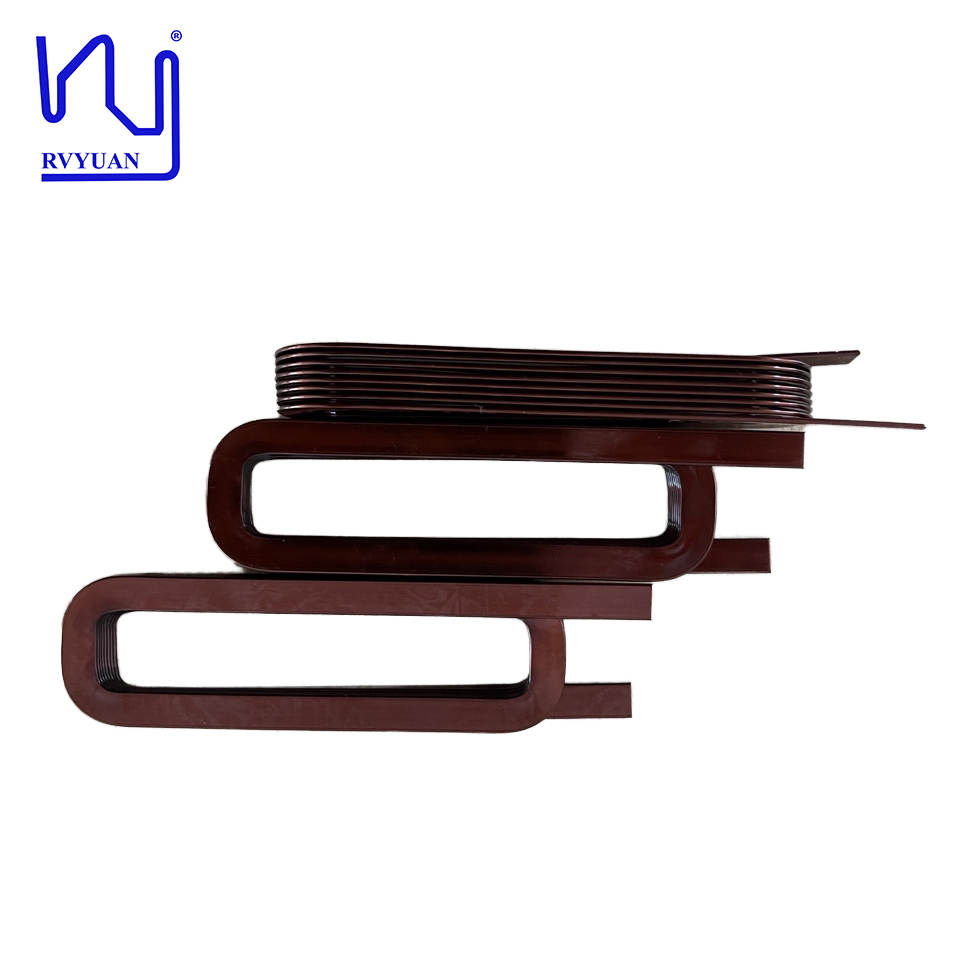

अति सूक्ष्म चुंबक तार सुपर पतला आयताकार आकार का कॉपर वायर
इनेमल आयताकार कॉपर मैग्नेट वायर का उपयोग इलेक्ट्रोमैग्नेट में तार के रूप में किया जाता है जो चुंबकीय क्षेत्र उत्पन्न करने के लिए बिजली का उपयोग करते हैं। इनेमल आयताकार या फ्लैट एल्यूमीनियम वायर और इनेमल आयताकार या फ्लैट कॉपर वायर/स्ट्रिप को एक तंग कुंडल में लपेटा जाता है। जब एक विद्युत आवेश लगाया जाता है, तो तार चुंबकीय क्षेत्र उत्पन्न करते हैं।
अनुप्रयोग
फ्लैट इनेमल कॉपर वायर में अनुप्रयोगों की एक विस्तृत विविधता है, जिसमें ऑटोमोबाइल, मोटर, ट्रांसफार्मर और औद्योगिक मशीनरी में उपयोग शामिल है। गोल इनेमल एल्यूमीनियम वायर और गोल इनेमल कॉपर वायर भी छोटे उपकरणों और घरेलू उपकरणों, जैसे कंप्यूटर, टेलीविजन आदि में पाए जाते हैं।
फ़ीचर
1. कंडक्टर की मोटाई: 0.04~1.8mm
2. कंडक्टर की चौड़ाई: 0.155~7.5mm
3. समतुल्य गोल तार व्यास: 0.12~3.2mm
4. चौड़ाई-मोटाई अनुपात: 1:1.5~1:25 (फ्लैट वायर)
5. चौड़ाई-मोटाई अनुपात: 1:1 ( स्क्वायर वायर)
विशिष्टता
|
पैरामीटर |
कक्षा 130 |
कक्षा 155 |
कक्षा-180 |
कक्षा-200 |
कक्षा 220 |
कक्षा-240 |
|
मानक |
IEC60317-16 GB/T7095.7 |
60317-16 GB/T7095.3 |
60317-28 GB/T7095.4 |
MW 36 60317-29 BS6811 GB/T7095.6 |
MW 18 60317-18 GB/T7095.2 |
MW 20 60317-47 GB/T7095.5 |
|
थर्मल क्लास |
130°C |
155°C |
180°C |
200°C |
120°C |
240°C |
|
इनेमल बेस कोट |
पॉलिएस्टर |
संशोधित पॉलिएस्टर |
पॉलिएस्टर-इमाइड |
पॉलिएस्टर-इमाइड |
पॉलिएस्टर-फॉर्मल |
पॉलीइमाइड |
|
इनेमल टॉप कोट |
|
|
|
पॉलिएस्टर-इमाइड |
|
|
|
इंसुलेशन मोटाई की सीमा |
IEC60317-0-2 G1,0.06-0.11mm G2,0.12-0.17mm |
|||||
|
प्रदर्शन |
उत्कृष्ट झुकने की संपत्ति 2. इनेमल की उच्च लचीलापन 3. घर्षण के लिए अच्छा प्रतिरोध 4. उच्च यांत्रिक संपत्ति |
1. उत्कृष्ट झुकने की संपत्ति 2. इनेमल की उच्च लचीलापन 3. घर्षण के लिए अच्छा प्रतिरोध 4. उच्च यांत्रिक संपत्ति 5. उच्च थर्मल संपत्ति5। |
1. उच्च तापीय प्रतिरोध 2. लगातार उच्च तापमान और यांत्रिक तनाव के अधीन वाइंडिंग के लिए उपयुक्त 3. अच्छा रासायनिक प्रतिरोध |
1. उत्कृष्ट तापीय प्रतिरोध 2. लगातार उच्च तापमान और यांत्रिक तनाव के अधीन वाइंडिंग के लिए उपयुक्त 3. अच्छा रासायनिक प्रतिरोध 4. रेफ्रिजरेंट और फ्रॉन के लिए अच्छा प्रतिरोध |
1. उत्कृष्ट झुकने की संपत्ति 2. इनेमल की उच्च लचीलापन 3. घर्षण के लिए अच्छा प्रतिरोध 4. उच्च यांत्रिक संपत्ति |
1. उत्कृष्ट तापीय प्रतिरोध किसी भी विद्युत उपकरण के लिए उपयुक्त है जो लगातार उच्च कार्य तापमान के संपर्क में आते हैं 2. उत्कृष्ट यांत्रिक और रासायनिक संपत्ति 3. विकिरण के खिलाफ अच्छा प्रदर्शन। |
|
अनुप्रयोग |
सूखे और तेल में डूबे हुए 2. विद्युत उपकरण |
1. सूखे और तेल में डूबे हुए 2. विद्युत उपकरण |
1. उच्च और निम्न वोल्टेज डीसी/एसी मोटर की वाइंडिंग 2. चुंबक कुंडल 3. सूखे और तेल में डूबे हुए ट्रांसफार्मर |
1. उच्च और निम्न वोल्टेज डीसी/एसी मोटर की वाइंडिंग 2. चुंबक कुंडल 3. सूखे और तेल में डूबे हुए ट्रांसफार्मर 4. ऑटोमोबाइल कुंडल 5. ट्रेन कॉइल। |
सूखे और तेल में डूबे हुए ट्रांसफार्मर 2. विद्युत उपकरण |
1. 220°C तक सेवा तापमान वाली वाइंडिंग 2. विमानन और समुद्री अनुप्रयोग के लिए मोटर और जनरेटर 3. परमाणु उद्योग 4. उच्च विश्वसनीयता की आवश्यकता वाली वाइंडिंग |
|
हीट शॉक |
155°C |
175°C |
200°C |
220°C |
155°C |
300°C |
