| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RVYUAN |
| प्रमाणन: | ISO9001/ISO14001 /UL/SGS |
| मॉडल संख्या: | 2UEW-F-PI 0.07x800 |
| न्यूनतम आदेश मात्रा: | 20 किलो |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | DKS17D |
| प्रसव के समय: | 6पीके |
| भुगतान शर्तें: | रेनॉल्ट कोलिओस 2.5 के लिए |
| आपूर्ति की क्षमता: | मानक आकार |
| किस्में: | 156 | व्यास: | 0.32 मिमी |
|---|---|---|---|
| प्रतिरोध: | ≤0.001428 Ω/m | तापमान: | 155 |
| ब्रेकडाउन वोल्टेज: | न्यूनतम 6000 | टेप विशिष्टता: | 0.025x20 |
| प्रमुखता देना: | 156 स्ट्रैंड्स लिट्ज़ वायर,0.32 मिमी व्यास कॉपर लिट्ज़ तार,6000V ब्रेकडाउन वोल्टेज पीआई टेप वाली लित्ज़ वायर |
||

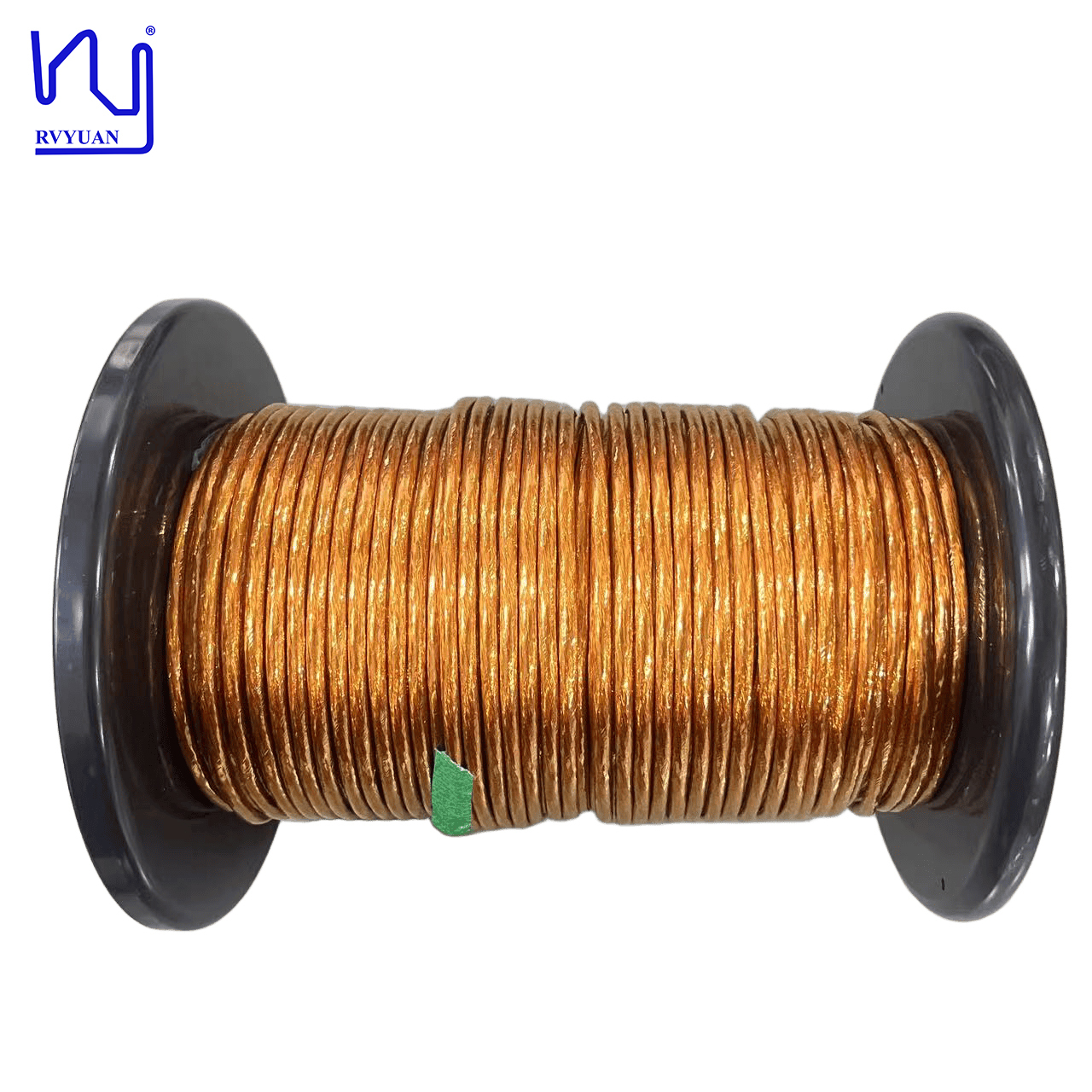

नई ऊर्जा वाहन क्षेत्र में नवाचार का दिल दक्षता है। ड्राइविंग रेंज को अधिकतम करने और ऊर्जा क्षय को कम करने के लिए, पावर इलेक्ट्रॉनिक्स श्रृंखला में हर घटक को अनुकूलित किया जाना चाहिए। हमारी 0.32 मिमी * 156 स्ट्रैंड पीआई टेप वाली लिट्ज़ वायर को विशेष रूप से उच्च-आवृत्ति पावर रूपांतरण की दक्षता बढ़ाने के लिए डिज़ाइन किया गया है। आधुनिक ईवी इनवर्टर और कन्वर्टर्स में, घटक आकार को कम करने के लिए ऑपरेटिंग आवृत्तियां लगातार बढ़ रही हैं। हालांकि, इन उच्च आवृत्तियों पर, मानक ठोस कंडक्टर त्वचा प्रभाव के कारण भारी बिजली हानि से ग्रस्त होते हैं, जहां करंट केवल सतह पर बहता है। हमारी 156-स्ट्रैंड वास्तुकला महीन फिलामेंट्स द्वारा प्रदान किए गए विशाल कुल सतह क्षेत्र में करंट को पुनर्वितरित करके इसे हल करती है, जिससे एसी प्रतिरोध और गर्मी उत्पादन में भारी कमी आती है।
उच्च-प्रदर्शन पॉलीमाइड (पीआई) फिल्म में एनकैप्सुलेटेड, यह लिट्ज़ वायर अत्यधिक ठंडे से लेकर तीव्र गर्मी तक, तापमान के एक अविश्वसनीय रूप से विस्तृत स्पेक्ट्रम में अपने बेहतर विद्युत गुणों को बनाए रखता है। पीआई टेपिंग प्रक्रिया एक सटीक और समान इन्सुलेशन परत सुनिश्चित करती है जो न्यूनतम वोल्टेज प्रतिरोध का समर्थन करती है 6000V। यह अधिक कॉम्पैक्ट ट्रांसफार्मर और इंडक्टर डिजाइनों की अनुमति देता है, क्योंकि उच्च इन्सुलेशन रेटिंग अतिरिक्त रिक्ति या भारी पॉटिंग यौगिकों की आवश्यकता को कम करती है। चाहे वह ऑन-बोर्ड चार्जर (ओबीसी), डीसी-डीसी कन्वर्टर्स, या वायरलेस चार्जिंग सिस्टम में लागू किया गया हो, यह लिट्ज़ वायर ईवी चार्जिंग गति और समग्र वाहन प्रदर्शन की सीमाओं को आगे बढ़ाने के लिए आवश्यक उच्च-आवृत्ति दक्षता प्रदान करता है। थर्मल कचरे को कम करके, यह आसपास के इलेक्ट्रॉनिक घटकों की दीर्घायु में भी योगदान देता है।
नियमित लीड टाइम 15 दिन है।
टी/टी, डी/पी, एल/सी, पेपैल।
फेडेक्स, डीएचएल, टीएनटी, यूपीएस, 80% तक की छूट के साथ।
हम उच्च-आवृत्ति मैग्नेट वायर उत्पादों की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें लिट्ज़ वायर, आयताकार इनेमल कॉपर वायर, गोल इनेमल कॉपर वायर, ट्रिपल-इंसुलेटेड वायर, आदि शामिल हैं, ताकि विभिन्न आवश्यकताओं को पूरा किया जा सके। हम छोटे-बैच अनुकूलन का समर्थन करते हैं, जो आपके आर एंड डी या स्टार्टअप चरण के दौरान भी गुणवत्ता और डिलीवरी सुनिश्चित करता है।
विशेष अनुकूलित उत्पादों के लिए मोल्ड शुल्क लागू होता है, और राशि विशिष्टताओं पर निर्भर करती है। एक निश्चित ऑर्डर मात्रा तक पहुंचने के बाद मोल्ड शुल्क वापस किया जा सकता है।
हां, एमओक्यू वायर विनिर्देश और प्रकार के आधार पर निर्धारित किया जाता है।
लेजर व्यास गेज, हाई-वोल्टेज स्पार्क टेस्टर, इलोगेशन टेस्टर, स्प्रिंग-बैक टेस्टर, विदस्टैंड वोल्टेज टेस्टर, सोल्डेरेबिलिटी टेस्टर, रेजिस्टेंस टेस्टर आदि।
| आइटम | तकनीकी आवश्यकता | नमूना 1 |
|---|---|---|
| एकल तार व्यास मिमी | 0.340-0.357 | 0.344-0.352 |
| कंडक्टर | 0.32±0.005 | 0.315-0.320 |
| ओ. डी. मिमी | ≤6.00 | 5.10-5.57 |
| प्रतिरोध Ω/m | ≤0.001428 | 0.001340 |
| ढांकता हुआ शक्ति वी | ≥6000 | 13700 |
| पिच (मिमी) | 130±20 | 130 |
| स्ट्रैंड की संख्या | 156 | (31X4)+32 |
| टेप ओवरलैप % | ≥50 | 54 |
| वाइंडिंग | कोई दरार नहीं | ठीक |
उच्च-आवृत्ति ट्रांसफार्मर, चिकित्सा उपकरण, एयरोस्पेस अनुप्रयोगों, परिशुद्धता सेंसर, ऑडियो उत्पादों और उपभोक्ता, ऑटोमोटिव और औद्योगिक बिजली आपूर्ति में बिजली मॉड्यूल के लिए आदर्श, जिन्हें उत्कृष्ट गर्मी अपव्यय और सिग्नल अखंडता की आवश्यकता होती है।
