| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RVYUAN |
| प्रमाणन: | ISO9001/ISO14001 /UL/SGS |
| मॉडल संख्या: | 2UEW-F-PI 0.07x800 |
| न्यूनतम आदेश मात्रा: | 20 किलो |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | DKS17D |
| प्रसव के समय: | 6पीके |
| भुगतान शर्तें: | रेनॉल्ट कोलिओस 2.5 के लिए |
| आपूर्ति की क्षमता: | मानक आकार |
| तापमान: | 155 | कंडक्टर: | ताँबा |
|---|---|---|---|
| प्रतिरोध: | ≤0.001428 Ω/m | ब्रेकडाउन वोल्टेज: | न्यूनतम 6000 |
| किस्में: | 156 | व्यास: | 0.32 मिमी |
| प्रमुखता देना: | 6000V ब्रेकडाउन वोल्टेज लिट्ज़ वायर,156 स्ट्रैंड पीआई टेप लिट्ज़ वायर,0.32 मिमी व्यास उच्च वोल्टेज लिट्ज़ तार |
||

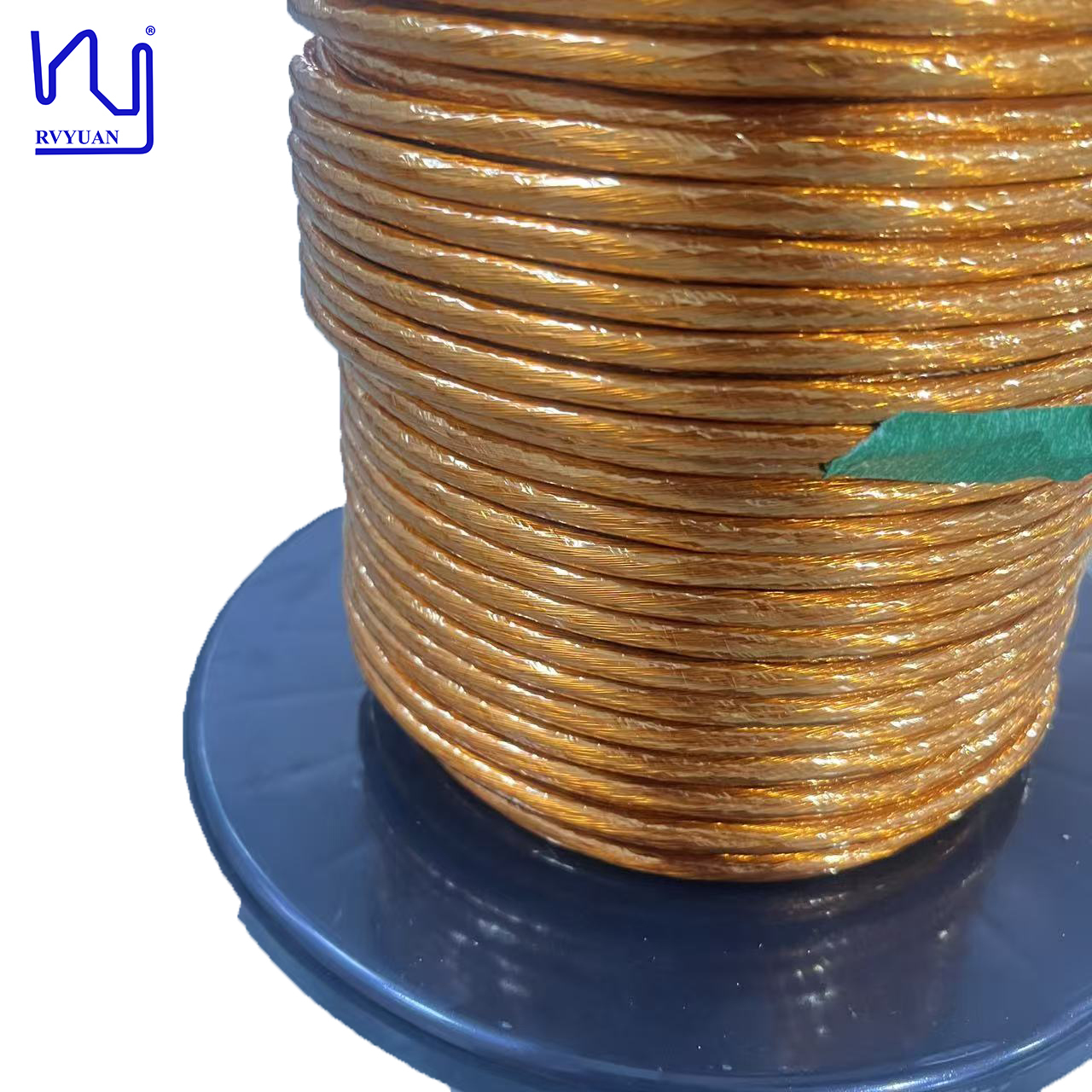

न्यू एनर्जी व्हीकल्स (NEVs) के तेजी से विकसित हो रहे परिदृश्य में, इलेक्ट्रिकल इंसुलेशन की अखंडता सिर्फ एक आवश्यकता नहीं है - यह एक महत्वपूर्ण सुरक्षा सर्वोपरि है। जैसे-जैसे EV आर्किटेक्चर 400V से 800V सिस्टम और उससे आगे बढ़ रहे हैं, अत्यधिक इलेक्ट्रिकल तनाव को संभालने में सक्षम घटकों की मांग बढ़ रही है। हमारा प्रीमियम PI टेप्ड लिट्ज़ वायर, एक परिष्कृत 156-स्ट्रैंड कॉन्फ़िगरेशन के साथ जिसमें 0.32mm सिंगल वायर व्यास है, विशेष रूप से इन कठोर उच्च-वोल्टेज चुनौतियों को पूरा करने के लिए इंजीनियर किया गया है।
इस उत्पाद का मुख्य प्रतिस्पर्धी लाभ इसकी विशेष पॉलीइमाइड (PI) फिल्म रैपिंग तकनीक में निहित है। मानक इनेमल कोटिंग्स के विपरीत, हमारी PI टेप एक दुर्जेय, बहु-स्तरित डाइइलेक्ट्रिक बाधा प्रदान करती है जो न्यूनतम ब्रेकडाउन वोल्टेज 6000V का सामना करने में सक्षम है।
यह असाधारण वोल्टेज प्रतिरोध उच्च-शक्ति घनत्व वाले वातावरण में दीर्घकालिक परिचालन विश्वसनीयता सुनिश्चित करता है, जैसे ट्रैक्शन मोटर स्टेटर और उच्च-वोल्टेज बैटरी प्रबंधन प्रणाली। 0.32mm उच्च-शुद्धता वाले तांबे के 156 व्यक्तिगत स्ट्रैंड्स का उपयोग करके, यह लिट्ज़ निर्माण त्वचा प्रभाव और निकटता प्रभाव के कारण होने वाले शक्ति नुकसान को काफी कम करता है, यह सुनिश्चित करता है कि केबल पीक करंट लोड के तहत भी थर्मल रूप से स्थिर रहे। PI टेप न केवल एक बेहतर इलेक्ट्रिकल इंसुलेटर है, बल्कि यह उल्लेखनीय यांत्रिक मजबूती भी प्रदान करता है। यह नाजुक तांबे के स्ट्रैंड्स को घर्षण, कंपन और रासायनिक जोखिम से बचाता है - जो ऑटोमोटिव वातावरण में सामान्य तनाव हैं। अगली पीढ़ी के इलेक्ट्रिक ड्राइवट्रेन में सुरक्षा, स्थायित्व और शून्य-विफलता प्रदर्शन को प्राथमिकता देने वाले इंजीनियरों के लिए, यह 6000V रेटेड PI टेप्ड लिट्ज़ वायर इंसुलेशन तकनीक में स्वर्ण मानक का प्रतिनिधित्व करता है।
नियमित लीड टाइम 15 दिन है।
टी/टी, डी/पी, एल/सी, पेपैल।
फेडेक्स, डीएचएल, टीएनटी, यूपीएस, 80% तक की छूट के साथ।
हम उच्च-आवृत्ति मैग्नेट वायर उत्पादों की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें लिट्ज़ वायर, आयताकार इनेमल कॉपर वायर, गोल इनेमल कॉपर वायर, ट्रिपल-इंसुलेटेड वायर आदि शामिल हैं, ताकि विभिन्न आवश्यकताओं को पूरा किया जा सके। हम छोटे-बैच अनुकूलन का समर्थन करते हैं, जिससे आपके आर एंड डी या स्टार्टअप चरण के दौरान भी गुणवत्ता और डिलीवरी सुनिश्चित होती है।
विशेष अनुकूलित उत्पादों के लिए मोल्ड शुल्क लागू होता है, और राशि विशिष्टताओं पर निर्भर करती है। एक निश्चित ऑर्डर मात्रा तक पहुंचने के बाद मोल्ड शुल्क वापसी योग्य है।
हाँ, MOQ वायर विनिर्देश और प्रकार के आधार पर निर्धारित किया जाता है।
लेजर व्यास गेज, हाई-वोल्टेज स्पार्क टेस्टर, इलोगेशन टेस्टर, स्प्रिंग-बैक टेस्टर, विदस्टैंड वोल्टेज टेस्टर, सोल्डेरेबिलिटी टेस्टर, रेजिस्टेंस टेस्टर आदि।
| आइटम | तकनीकी आवश्यकता | नमूना 1 |
|---|---|---|
| सिंगल वायर व्यास मिमी | 0.340-0.357 | 0.344-0.352 |
| कंडक्टर | 0.32±0.005 | 0.315-0.320 |
| ओ. डी. मिमी | ≤6.00 | 5.10-5.57 |
| प्रतिरोध Ω/m | ≤0.001428 | 0.001340 |
| डाइइलेक्ट्रिक शक्ति v | ≥6000 | 13700 |
| पिच (मिमी) | 130±20 | 130 |
| स्ट्रैंड्स की संख्या | 156 | (31X4)+32 |
| टेप ओवरलैप % | ≥50 | 54 |
| वाइंडिंग | कोई दरार नहीं | ठीक |
उच्च-आवृत्ति ट्रांसफार्मर, चिकित्सा उपकरण, एयरोस्पेस अनुप्रयोगों, सटीक सेंसर, ऑडियो उत्पादों और उपभोक्ता, ऑटोमोटिव और औद्योगिक बिजली आपूर्ति में पावर मॉड्यूल के लिए आदर्श, जिन्हें उत्कृष्ट गर्मी अपव्यय और सिग्नल अखंडता की आवश्यकता होती है।
