कॉपर इनामेल लिट्ज़ वायर 180°C 0.1mm लिट्ज़ वायर के साथ उच्च आवृत्ति अनुप्रयोगों के लिए
लिट्ज़ तार एक विशेष प्रकार का बहु-स्ट्रैंड केबल है जिसे उच्च आवृत्ति अनुप्रयोगों में त्वचा प्रभाव और निकटता प्रभाव को कम करने के लिए डिज़ाइन किया गया है। 0.1 मिमी गेज के 60 स्ट्रैंड का विशिष्ट विन्यास,बिना किसी बाहरी जैकेट (जैसे नायलॉन या पॉलीमाइड फिल्म) के पॉलीयूरेथेन-इमेलेड तांबे की तार, कॉम्पैक्ट और कुशल विद्युत चुम्बकीय डिजाइनों के लिए अनुकूलित एक उच्च-प्रदर्शन समाधान है।
तकनीकी विशेषताएं60 तारों में से प्रत्येक को पॉलीयूरेथेन इमेल की एक पतली परत से अलग-अलग अलग किया गया है। यह इन्सुलेशन यह सुनिश्चित करता है कि सभी तारों में समान रूप से वितरित होने के लिए धारा मजबूर हो,उच्च आवृत्तियों पर समान क्रॉस-सेक्शन क्षेत्र के एक ठोस कंडक्टर की तुलना में AC प्रतिरोध को काफी कम करनाबाहरी जैकेट की अनुपस्थिति (एक "नंगे" लिट्ज़ तार के रूप में कार्य करने वाली) एक स्पष्ट लाभ प्रदान करती हैः यह समग्र बाहरी व्यास (OD) को कम करती है और तांबे के भरने के कारक को अधिकतम करती है।यह इसे अंतरिक्ष-प्रतिबंधित वातावरण के लिए एक आदर्श विकल्प बनाता है जहां हर मिलीमीटर मायने रखता है.
मुख्य अनुप्रयोगयह विशिष्ट तार मुख्य रूप से उच्च आवृत्ति बिजली इलेक्ट्रॉनिक्स में प्रयोग किया जाता है, जैसेः
- उच्च आवृत्ति ट्रांसफार्मर और इंडक्टर:इसका उपयोग घुमावों में धुंधली धारा के नुकसान को कम करने के लिए स्विचिंग पावर सप्लाई और डीसी-डीसी कन्वर्टर्स में व्यापक रूप से किया जाता है।
- वायरलेस पावर ट्रांसफर:इसकी लचीलापन और कम एसी प्रतिरोध के कारण, यह वायरलेस चार्जिंग पैड और रिसीवर में उपयोग किए जाने वाले कॉइल के लिए अत्यधिक प्रभावी है।
- प्रेरण ताप:यह सटीक प्रेरण हीटिंग घटकों के लिए उपयुक्त है जहां उच्च आवृत्ति वाले वैकल्पिक धाराएं मौजूद हैं।
- लघु इलेक्ट्रॉनिक्सःक्योंकि इसमें एक भारी बाहरी जैकेट की कमी है, यह कॉम्पैक्ट, उच्च घनत्व वाले घुमावदार अनुप्रयोगों के लिए एकदम सही है जहां तार को छोटे रोबिन में कसकर पैक किया जाना चाहिए या कम प्रोफ़ाइल पीसीबी डिजाइनों में एकीकृत किया जाना चाहिए.
| पद |
तकनीक
आवश्यकता |
नमूना 1 |
नमूना 2 |
| एकल तार व्यास मिमी |
0.115-0.140 |
0.120 |
0.122 |
| कंडक्टर व्यास |
0.10±0.003 |
0.098 |
0.010 |
| ओ. डी. मिमी |
≤1.20 |
1.05 |
1.05 |
| प्रतिरोध Ω/m ((20°C) |
≤0.03968 |
0.03625 |
0.03632 |
| विद्युतरोधक शक्ति v |
≥2000 |
4300 |
4400 |
| पिनहोल |
अधिकतम 20/6 मीटर |
0 |
1 |
| मिलाप की क्षमता |
तापमान:390±5°C
7s सतह चिकनी, कोई पिनहोल नहीं कोई अवशेष नहीं |
√ |
√ |
अक्सर पूछे जाने वाले प्रश्न
1. आपके उत्पाद प्रतिस्पर्धियों से कैसे भिन्न हैं?
हम उच्च आवृत्ति वाले चुंबकीय तार उत्पादों की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें लिट्ज़ तार, आयताकार इमेलेड तांबे की तार, गोल इमेलेड तांबे की तार, ट्रिपल-इन्सुलेटेड तार आदि शामिल हैं,विभिन्न आवश्यकताओं को पूरा करने केहम छोटे बैच अनुकूलन का समर्थन करते हैं, आपके आर एंड डी या स्टार्टअप चरण के दौरान भी गुणवत्ता और वितरण सुनिश्चित करते हैं।
2. क्या आप मोल्ड शुल्क लेते हैं? कितना? क्या यह वापसी योग्य है? कैसे?
विशेष अनुकूलित उत्पादों के लिए एक मोल्ड शुल्क लागू होता है, और राशि विशिष्ट विनिर्देशों पर निर्भर करती है। एक निश्चित आदेश मात्रा तक पहुंचने के बाद मोल्ड शुल्क वापस किया जा सकता है।
3क्या आपके पास न्यूनतम आदेश मात्रा (एमओक्यू) है?
हाँ, MOQ तार के विनिर्देश और प्रकार के आधार पर निर्धारित किया जाता है।
4आपके पास क्या परीक्षण उपकरण है?
लेजर व्यास गेज, उच्च वोल्टेज चिंगारी परीक्षक, लम्बाई परीक्षक, वसंत-बैक परीक्षक, प्रतिरोध वोल्टेज परीक्षक, वेल्डेबिलिटी परीक्षक, प्रतिरोध परीक्षक आदि
5आपकी विशिष्ट उत्पाद श्रेणियां क्या हैं?
लिट्ज़ तार, आयताकार इमेलेड तांबे की तार, चुंबक तार, स्व-बंधन तार, टीआईडब्ल्यू (ट्रिपल-इन्सुलेटेड तार), ओसीसी तार, चांदी की तार, चांदी से ढकी तार
6आपके उत्पाद किन ग्राहकों या बाजारों के लिए उपयुक्त हैं?
हमारे उत्पाद उच्च आवृत्ति वाले एसी वातावरण में उच्च दक्षता और स्थान-बचत समाधानों की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं, जिसमें पावर इलेक्ट्रॉनिक्स और बिजली आपूर्ति, ईवी ऑन-बोर्ड चार्जर,वायरलेस चार्जिंग सिस्टम, हरित ऊर्जा, संचार और आईटी, चिकित्सा उपकरण, औद्योगिक रोबोट, सर्वो मोटर आदि।
7आपने किन देशों या क्षेत्रों में निर्यात किया है?
प्रमुख बाजारों में यूरोप और अमेरिका, साथ ही दक्षिण कोरिया, जापान, भारत और दक्षिण पूर्व एशिया शामिल हैं।
8. क्या आपके उत्पाद लागत प्रभावी हैं?
हम उच्च गुणवत्ता वाले, कम समय के साथ उत्पादों की एक पूरी श्रृंखला प्रदान करते हैं, और अनुकूलन और मिश्रित बैचों के लिए समर्थन करते हैं, जो आपकी वन-स्टॉप खरीद आवश्यकताओं को पूरा करते हैं।
9आप ग्राहक की जानकारी को गोपनीय कैसे रखते हैं?
हम अनुरोध पर गोपनीयता समझौते (एनडीए) पर हस्ताक्षर कर सकते हैं और पूरे सहयोग प्रक्रिया के दौरान इसकी शर्तों का कड़ाई से पालन करने के लिए प्रतिबद्ध हैं।

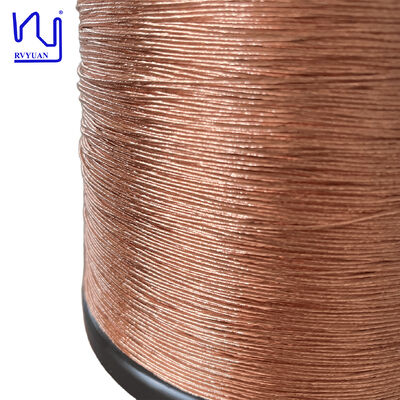

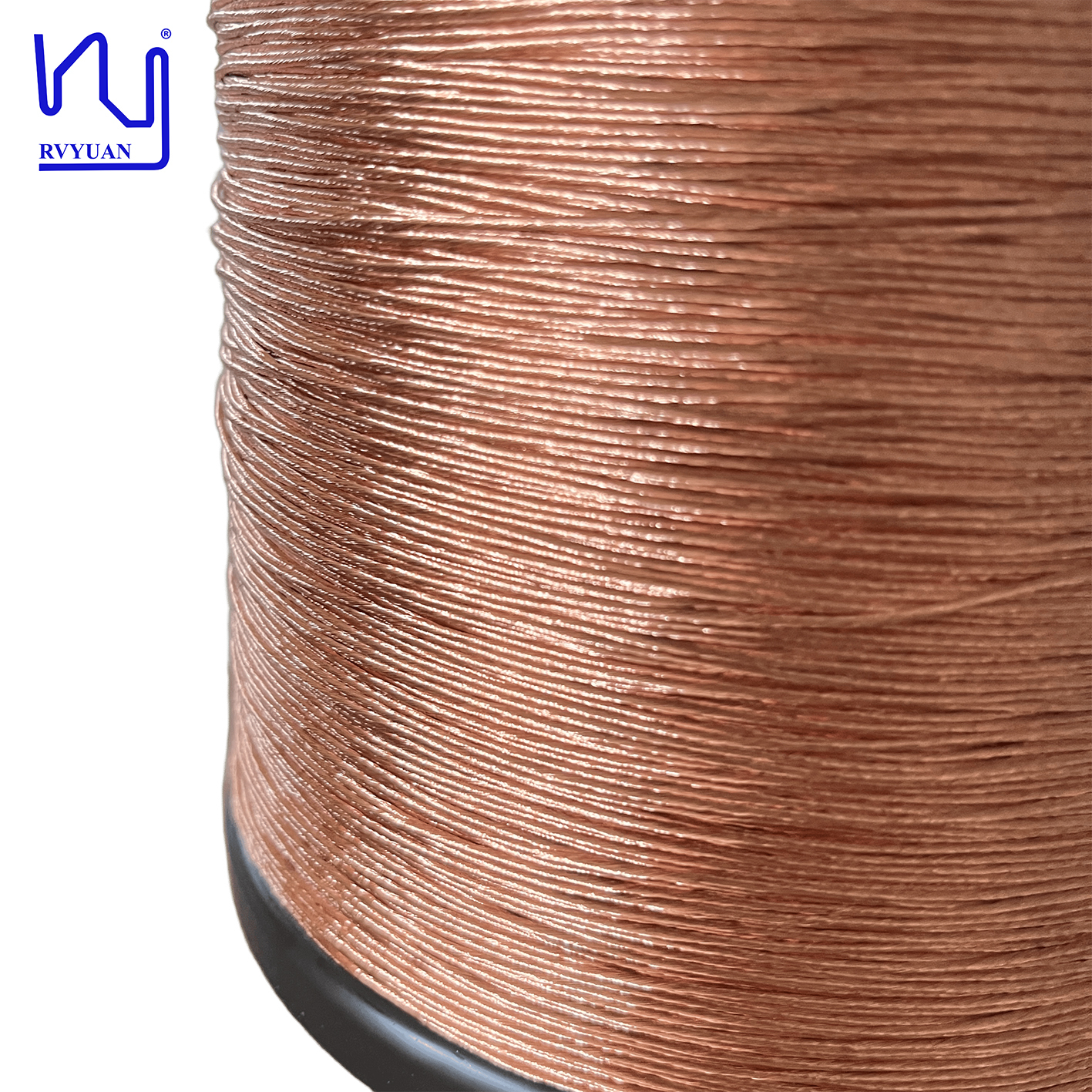

उत्पाद छवि
