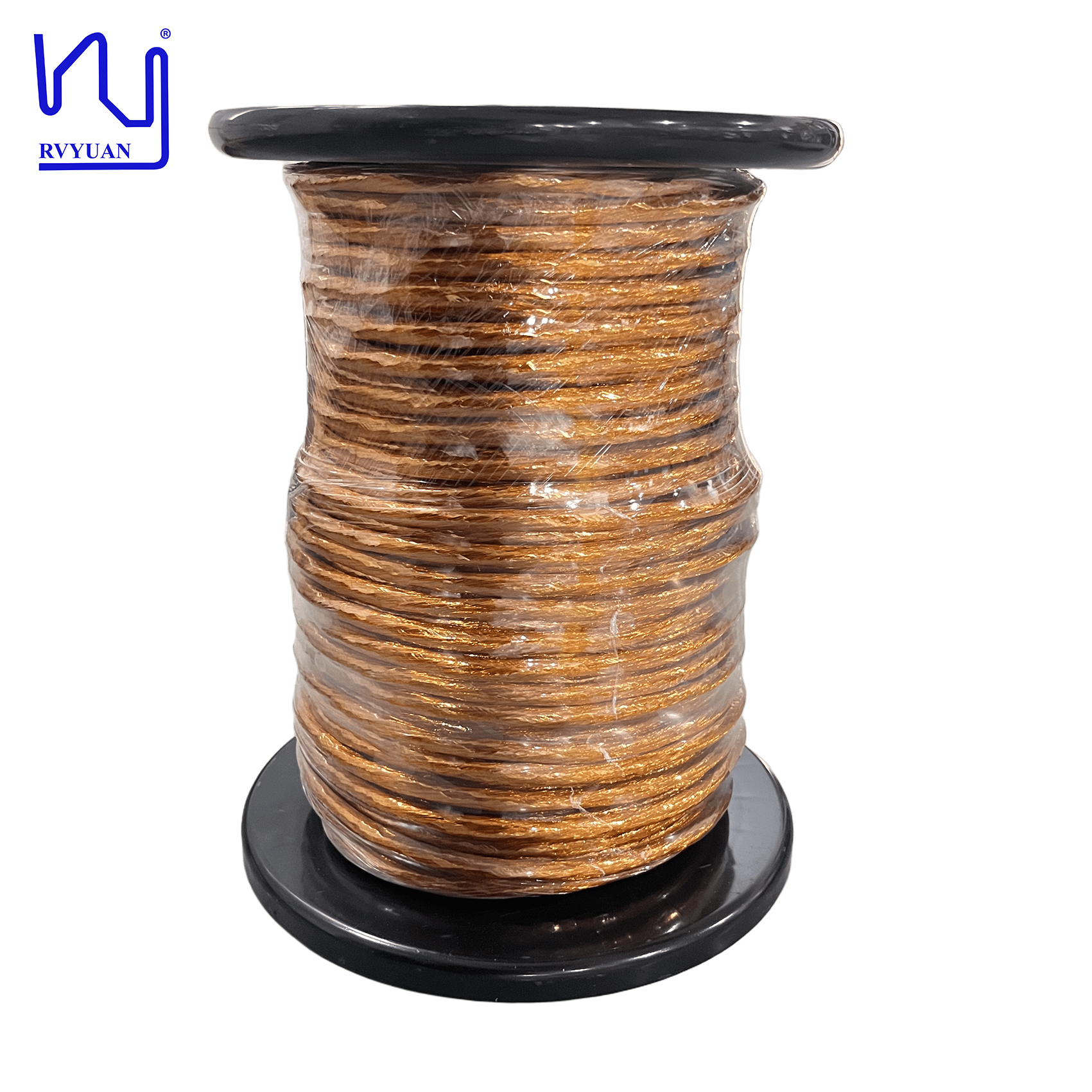

टेप की हुई लित्ज़ वायर 0.32 मिमी 250 स्ट्रैंड उच्च तापमान उच्च आवृत्ति पीआई इन्सुलेशन
यह उच्च-प्रदर्शन तांबे की लित्ज़ वायर क्लास 180 थर्मल वातावरण के लिए पॉलीमाइड (पीआई) इन्सुलेशन की सुविधा देती है, जो इसे असाधारण तापमान प्रतिरोध और उच्च-आवृत्ति प्रदर्शन की आवश्यकता वाले ट्रांसफार्मर अनुप्रयोगों के लिए आदर्श बनाती है।
उत्पाद अवलोकन
आरवीयूआन दो प्राथमिक फिल्म इन्सुलेशन विकल्प प्रदान करता है: क्लास 130 वातावरण के लिए पॉलिएस्टरइमाइड (पीईटी) और क्लास 180 स्थितियों के लिए पॉलीमाइड (पीआई/कैप्टन) जहां निरंतर गर्मी कम सामग्री को खराब कर देगी। 55% तक समायोज्य टेपिंग ओवरलैप दर इष्टतम इन्सुलेशन कवरेज सुनिश्चित करती है, जिसमें सटीक निर्माण सैकड़ों मीटर तक लगातार ओवरलैप बनाए रखता है ताकि उच्च-वोल्टेज तनाव के तहत कमजोर बिंदुओं को समाप्त किया जा सके।
ठीक से निर्मित, यह इन्सुलेशन मानक बिल्ड में 6,000V से अधिक ब्रेकडाउन वोल्टेज का सामना करता है और मल्टी-लेयर कॉन्फ़िगरेशन में 10,000V से अधिक हो सकता है।
लक्षित अनुप्रयोग
उच्च-आवृत्ति ट्रांसफार्मर
दसियों या सैकड़ों किलोहर्ट्ज़ पर काम करने वाले एसएमपीएस और पावर इन्वर्टर ट्रांसफार्मर कैप्टन इन्सुलेशन की क्लास 180 रेटिंग से लाभान्वित होते हैं, जो हॉट-स्पॉट तापमान को कम करके और अनियोजित शटडाउन को रोककर सेवा जीवन को काफी बढ़ाता है।
इलेक्ट्रिक वाहन चार्जिंग इंफ्रास्ट्रक्चर
ऑन-बोर्ड चार्जर (ओबीसी) और डीसी फास्ट-चार्जर (डीसीएफसी) आकार-सीमित बाड़ों के भीतर उच्च वर्तमान घनत्व प्राप्त करने के लिए प्रोफाइल टेप की हुई लित्ज़ वायर का उपयोग करते हैं। बेहतर ढांकता हुआ ताकत इलेक्ट्रिक वाहनों में उभरते 800V बैटरी आर्किटेक्चर के लिए विशेष रूप से महत्वपूर्ण है।
अनुकूलन और आपूर्ति श्रृंखला
आरवीयूआन स्ट्रैंड व्यास और अंतिम ज्यामिति के आधार पर 10 किग्रा से 50 किग्रा तक लचीली उत्पादन मात्रा का समर्थन करता है। तियानजिन में हमारी वर्टिकल इंटीग्रेटेड निर्माण प्रक्रिया तेजी से डिजाइन पुनरावृति को सक्षम बनाती है और कई आपूर्तिकर्ताओं के बीच समन्वय को समाप्त करती है, जिससे पतली टेप परतों या तंग ट्विस्ट पिच जैसे विनिर्देश परिवर्तनों के त्वरित कार्यान्वयन की अनुमति मिलती है।
तकनीकी विनिर्देश
नाम:टेप की हुई लित्ज़ वायर (155/क्लास)
विनिर्देश:0.32X 250
मॉडल:2UEW-F-PI
टेप का नाम:पीआई
टेप विनिर्देश:0.025x20
| वस्तु |
तकनीकी आवश्यकता |
नमूना 1 |
| एकल तार व्यास (मिमी) |
0.340-0.357 |
0.344-0.352 |
| कंडक्टर |
0.32±0.005 |
0.315-0.320 |
| ओ.डी. (मिमी) |
≤6.00 |
5.10-5.57 |
| प्रतिरोध (Ω/मी) |
≤0.001428 |
0.001340 |
| ढांकता हुआ ताकत (V) |
≥6000 |
13700 |
| पिच (मिमी) |
130±20 |
130 |
| स्ट्रैंड की संख्या |
156 |
(31X4)+32 |
| टेप ओवरलैप (%) |
≥50 |
54 |
| वाइंडिंग |
कोई दरार नहीं |
ठीक है |
अक्सर पूछे जाने वाले प्रश्न
क्या मैं अपने लोगो, आकार और आकार के साथ उत्पादों को अनुकूलित कर सकता हूँ?
हाँ, लेकिन न्यूनतम आदेश मात्रा (एमओक्यू) बातचीत के अधीन है।
आपके भुगतान के तरीके क्या हैं?
टी/टी, डी/पी, एल/सी, पेपैल।
आप किन कूरियर सेवाओं का उपयोग करते हैं?
फेडेक्स, डीएचएल, टीएनटी, यूपीएस, 80% तक की छूट के साथ।
आपके उत्पाद प्रतिस्पर्धियों से कैसे भिन्न हैं? आपके क्या फायदे हैं?
हम उच्च-आवृत्ति मैग्नेट वायर उत्पादों की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें लित्ज़ वायर, आयताकार इनेमल कॉपर वायर, गोल इनेमल कॉपर वायर, ट्रिपल-इन्सुलेटेड वायर, आदि शामिल हैं, ताकि विभिन्न आवश्यकताओं को पूरा किया जा सके। हम छोटे-बैच अनुकूलन का समर्थन करते हैं, जो आपके आर एंड डी या स्टार्टअप चरण के दौरान भी गुणवत्ता और डिलीवरी सुनिश्चित करता है।
क्या आप मोल्ड शुल्क लेते हैं? कितना? क्या यह वापसी योग्य है? कैसे?
विशेष अनुकूलित उत्पादों के लिए मोल्ड शुल्क लागू होता है, और राशि विशिष्टताओं पर निर्भर करती है। एक निश्चित आदेश मात्रा तक पहुंचने के बाद मोल्ड शुल्क वापसी योग्य है।
क्या आपके पास न्यूनतम आदेश मात्रा (एमओक्यू) है?
हाँ, एमओक्यू वायर विनिर्देश और प्रकार के आधार पर निर्धारित किया जाता है।
आपके पास कौन से परीक्षण उपकरण हैं?
लेजर व्यास गेज, उच्च-वोल्टेज स्पार्क टेस्टर, बढ़ाव टेस्टर, स्प्रिंग-बैक टेस्टर, वोल्टेज टेस्टर, सोल्डरबिलिटी टेस्टर, प्रतिरोध टेस्टर, आदि।
