| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RVYUAN |
| प्रमाणन: | ISO9001/ISO14001 /UL/SGS |
| मॉडल संख्या: | 2ustc-f |
| न्यूनतम आदेश मात्रा: | 20 किलो |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | DKS17D |
| प्रसव के समय: | 6पीके |
| भुगतान शर्तें: | रेनॉल्ट कोलिओस 2.5 के लिए |
| आपूर्ति की क्षमता: | मानक आकार |
| तापमान: | 155 | कंडक्टर: | ताँबा |
|---|---|---|---|
| प्रतिरोध: | ≤7.43 Ω/किमी | किस्में: | 4000 |
| ब्रेकडाउन वोल्टेज: | न्यूनतम 200 | व्यास: | 0.03 मिमी |

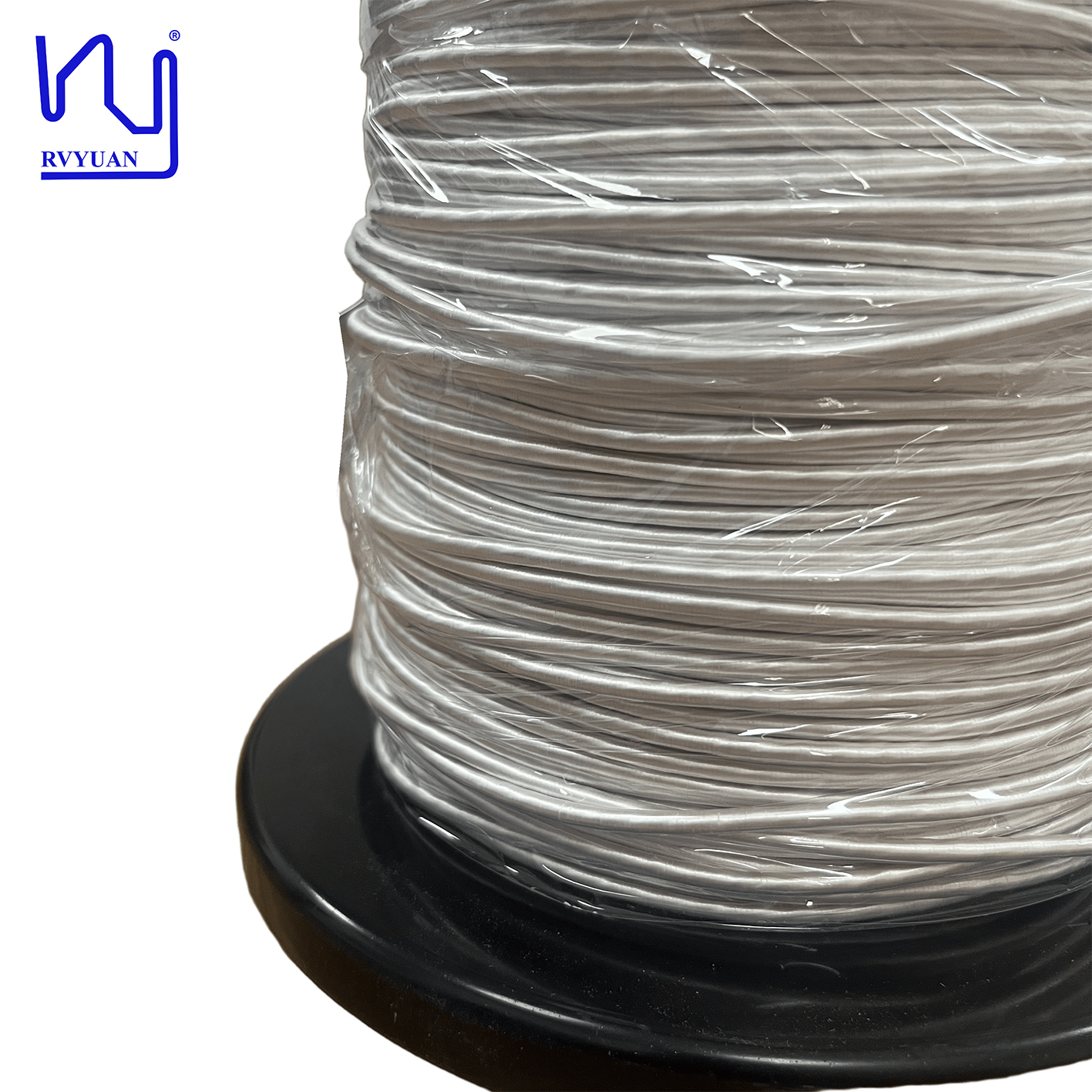

मैंउच्च आवृत्ति ट्रांसफार्मर के डिजाइन में, विशेष रूप से आज की स्विच-मोड बिजली आपूर्ति (एसएमपीएस), अनुनाद कन्वर्टर्स और फ्लाईबैक टोपोलॉजी के लिए, घुमावदार नुकसान दक्षता और थर्मल प्रदर्शन पर एक महत्वपूर्ण सीमा का प्रतिनिधित्व करते हैं। हमारे अल्ट्रा-फाइन 0.03 मिमी x 4000 स्ट्रैंड्स नेचुरल सिल्क कवर्ड लिट्ज़ वायर को विशेष रूप से इन सटीक मुद्दों से निपटने के लिए डिज़ाइन किया गया है, जो चुनौतीपूर्ण ट्रांसफार्मर अनुप्रयोगों के लिए उद्योग में सर्वोत्तम एसी हानि शमन प्रदान करता है।
न्यूनतम एसी प्रतिरोध के लिए उन्नत निर्माण
मल्टी-स्ट्रैंड कॉपर कंडक्टर परत का दृश्य: 4,000 व्यक्तिगत रूप से इंसुलेटेड सोल्डरेबल एनामेल्ड कॉपर स्ट्रैंड्स, प्रत्येक का व्यास केवल 0.03 मिमी है। स्ट्रैंड्स की परतों को एक गणना की गई पिच में घुमाया जाता है जो पूरे समूह के बीच निरंतर वर्तमान संतुलन की गारंटी देता है। उच्च-आवृत्ति ट्रांसफार्मर को इस तरह से घुमाने से त्वचा प्रभाव और निकटता प्रभाव दोनों कम हो जाते हैं, जो ठोस कंडक्टरों में एड़ी धाराओं के नुकसान का प्रमुख स्रोत हैं। रेशम की प्राकृतिक बाहरी आवरण, इस आवरण का दोहरा कार्य घुमावदार की परतों और एक लचीले कुशन के बीच अतिरिक्त ढांकता हुआ अवरोध के रूप में कार्य करता है जो नाजुक महीन धागों को घुमावदार प्रक्रिया में टूटने से बचाता है, टूटने की उम्र को कम करता है और उत्पादन उपज को बढ़ाता है।
ट्रांसफार्मर डिज़ाइन के लिए महत्वपूर्ण लाभ
जब ट्रांसफार्मर वाइंडिंग्स में उपयोग किया जाता है, तो यह लिट्ज़ तार तीन ठोस लाभ प्रदान करता है। सबसे पहले, यह 50kHz की ऑपरेटिंग आवृत्तियों पर AC प्रतिरोध (Rac) को कुछ मेगाहर्ट्ज तक काफी कम कर देता है, जिसके परिणामस्वरूप तांबे की कम हानि (I²R) होती है और इसलिए ऑपरेटिंग तापमान ठंडा हो जाता है। दूसरा, कम गर्मी उत्पादन के कारण, डिजाइनर छोटे ट्रांसफार्मर कोर में अधिक वाट डालकर बिजली घनत्व बढ़ा सकते हैं। तीसरा, रेशम के प्राकृतिक इन्सुलेशन में अच्छी ढांकता हुआ ताकत होती है और यह उच्च वोल्टेज तनाव में अभिन्न अंग रख सकता है इसलिए इसका उपयोग पृथक पावर कनवर्टर की प्राथमिक और माध्यमिक वाइंडिंग के लिए किया जा सकता है।
ट्रांसफार्मर से परे - विस्तारित बहुमुखी प्रतिभा
यद्यपि ट्रांसफार्मर की वाइंडिंग बहुत मजबूत होती है, यह तार अन्य उच्च आवृत्ति वाले निष्क्रिय भागों में उपयोग के लिए बहुत उपयुक्त है। डीसी-डीसी कन्वर्टर्स के लिए उच्च-वर्तमान इंडक्टर्स, ईएमआई फ़िल्टरिंग के लिए सामान्य-मोड चोक और प्लेनर मैग्नेटिक्स में जहां लचीलेपन की आवश्यकता होती है, इसका व्यापक उपयोग होता है। अल्ट्रा-फाइन स्ट्रैंडिंग और सिल्क इंसुलेशन का संयोजन ऑडियोफाइल आउटपुट ट्रांसफार्मर और मेडिकल ग्रेड बिजली आपूर्ति के लिए भी सबसे अच्छा समाधान प्रदान करता है जहां प्रदर्शन और कम विरूपण जरूरी है। आपकी घुमावदार आवश्यकता के आधार पर पूर्ण अनुकूलन हम समझते हैं कि आपके ट्रांसफार्मर का डिज़ाइन उपभोक्ता इलेक्ट्रॉनिक उत्पाद के लिए एक छोटे फ्लाईबैक ट्रांसफार्मर से लेकर आपके औद्योगिक ड्राइव के लिए एक विशाल ट्रैक्शन ट्रांसफार्मर तक कुछ भी हो सकता है। बीच में कुछ भी पूछें, हम किसी भी प्रकार के संशोधन के लिए तैयार हैं।
आपकी वाइंडिंग आवश्यकताओं के अनुरूप पूर्ण अनुकूलन
जबकि ट्रांसफार्मर समापनतार मजबूती के लिए बनाया गया है, यह अन्य उच्च आवृत्ति आधारित घटकों के लिए उपयुक्त है। इसका व्यापक रूप से डीसी-डीसी कन्वर्टर्स के लिए उच्च-वर्तमान इंडक्टर्स, इलेक्ट्रोमैग्नेटिक इंटरफेरेंस (ईएमआई) फ़िल्टरिंग के लिए सामान्य-मोड चोक और लचीलेपन की मांग करने वाले अनुप्रयोगों में प्लेनर मैग्नेटिक्स में उपयोग किया जाता है। अपनी अल्ट्रा-फाइन स्ट्रैंडिंग तकनीक और इन्सुलेशन सामग्री के रूप में रेशम के उपयोग के साथ, यह ऑडियोफाइल आउटपुट ट्रांसफार्मर और मेडिकल ग्रेड बिजली आपूर्ति के लिए भी अनुशंसित समाधान है जहां उच्च-प्रदर्शन और कम-विरूपण जरूरी है। आपकी वाइंडिंग आवश्यकता पर कुल अनुकूलन हमें एहसास है कि आपके ट्रांसफार्मर का डिज़ाइन उपभोक्ता इलेक्ट्रॉनिक उपकरण के लिए एक छोटे फ्लाईबैक ट्रांसफार्मर जितना छोटा हो सकता है, या आपके औद्योगिक ड्राइव के लिए एक विशाल ट्रैक्शन ट्रांसफार्मर जितना बड़ा हो सकता है। बीच में जो भी हो, बस पूछें हम कुछ भी संशोधित कर सकते हैं।
हम जानते हैं कि अनुसंधान एवं विकास विभागों को आमतौर पर प्रोटोटाइपिंग और परीक्षण के लिए छोटी मात्रा की आवश्यकता होती है। हमें छोटे-बैच के कस्टम ऑर्डर का समर्थन करने और नमूना अनुरोधों के लिए तेज़ टर्नअराउंड प्रदान करने पर गर्व है। चाहे आपकी आवश्यकताएं प्रयोगशाला परीक्षण के लिए मुट्ठी भर मीटरों की हों, या आपकी अगली पीढ़ी की बिजली आपूर्ति के पूर्ण उत्पादन के लिए हों, हमारी इंजीनियरिंग टीम आपके साथ काम करने के लिए तैयार है। आज ही हमसे संपर्क करें और हम आपके ट्रांसफार्मर की दक्षता, विश्वसनीयता और लागत-प्रभावशीलता को अधिकतम करने के लिए एक अनुकूलित लिट्ज़ तार समाधान बनाएंगे।
| पैरामीटर | तकनीकी आवश्यकता | नमूना माप |
|---|---|---|
| एकल तार व्यास (मिमी) | 0.038-0.046 | 0.040 |
| कंडक्टर (मिमी) | 0.03±0.003 | 0.031 |
| बाहरी व्यास (मिमी) | ≤3.43 | 3.13 |
| प्रतिरोध (Ω/किमी) | ≤7.43 | 6.616 |
| ढांकता हुआ ताकत (केवी) | ≥0.2 | 2.8 |
| पिच (मिमी) | 50±2 | 50 |
| स्ट्रैंड्स की संख्या | 4000 | 4000 |
