| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RVYUAN |
| प्रमाणन: | ISO9001/ISO14001 /UL/SGS |
| मॉडल संख्या: | 2ustc-f |
| न्यूनतम आदेश मात्रा: | 20 किलो |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | DKS17D |
| प्रसव के समय: | 6पीके |
| भुगतान शर्तें: | रेनॉल्ट कोलिओस 2.5 के लिए |
| आपूर्ति की क्षमता: | मानक आकार |
| किस्में: | 4000 | कंडक्टर: | ताँबा |
|---|---|---|---|
| ब्रेकडाउन वोल्टेज: | न्यूनतम 200 | व्यास: | 0.03 मिमी |
| तापमान: | 155 | प्रतिरोध: | ≤7.43 Ω/किमी |

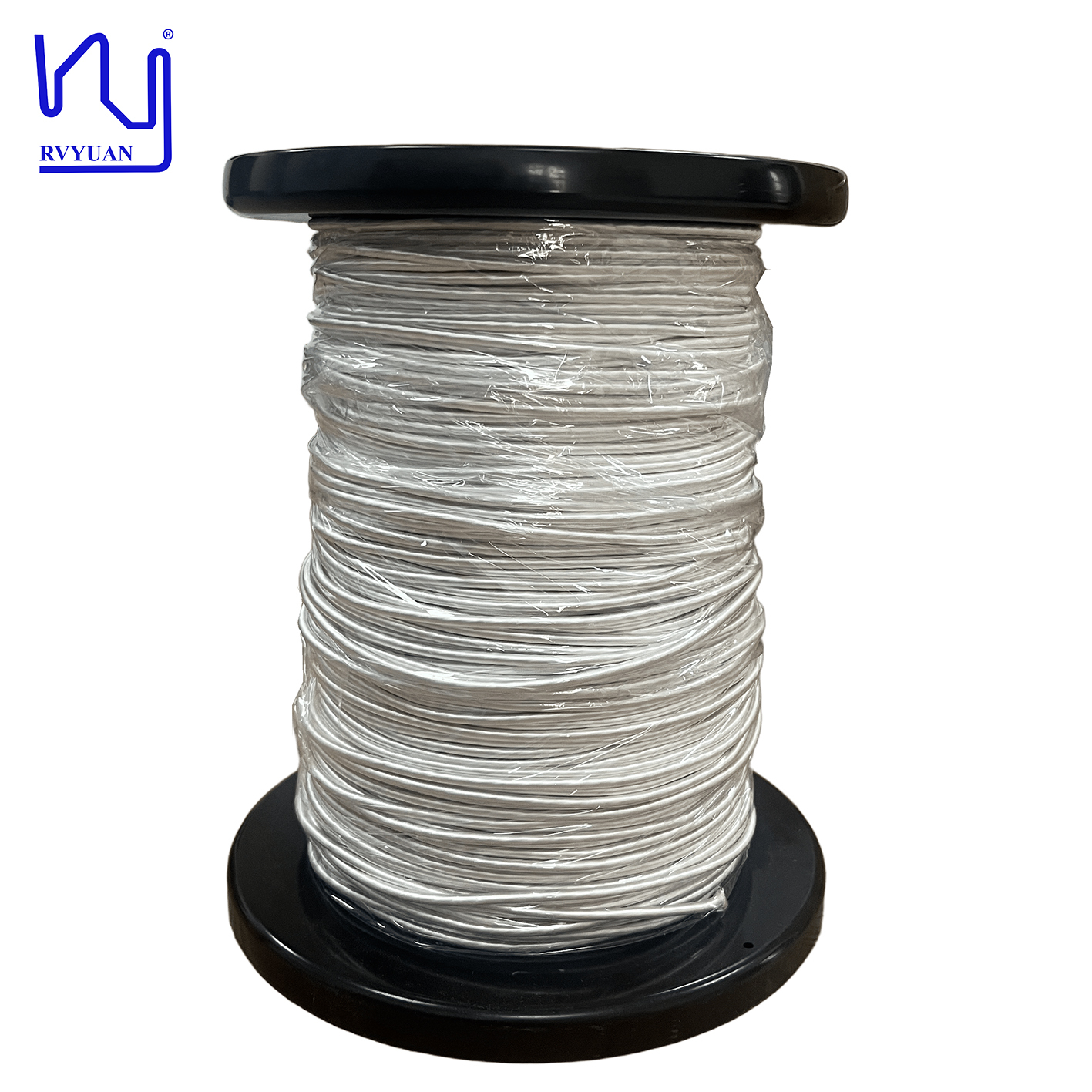

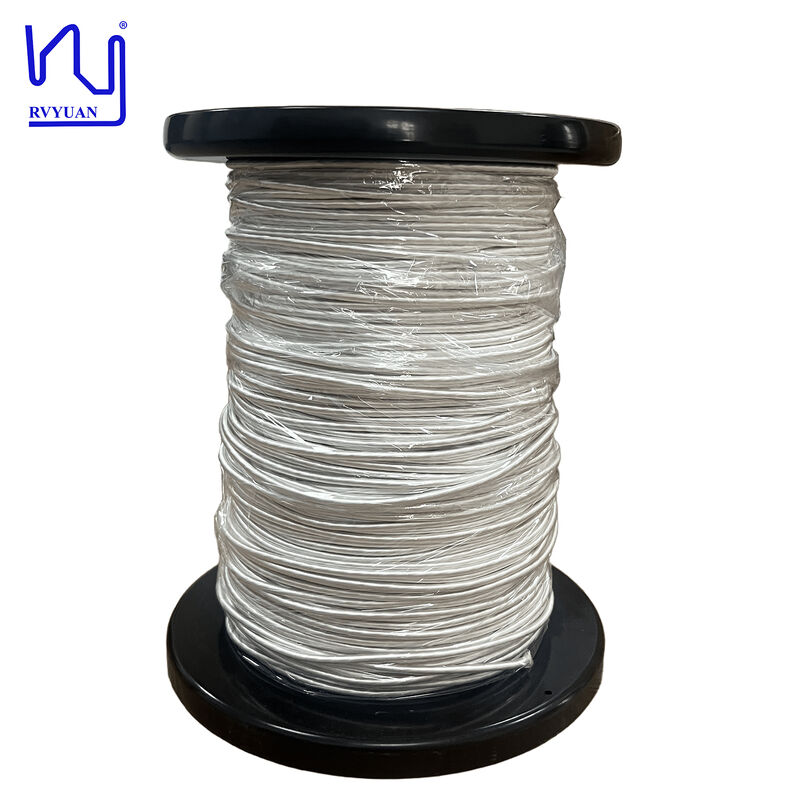

जब उच्च आवृत्ति विद्युत संचरण की बात आती है, तो त्वचा प्रभाव और निकटता प्रभाव राक्षसों को लूटने वाली दक्षता हैं। हमारा लिट्ज़ तार इन मुद्दों को दूर करने के लिए डिज़ाइन किया गया है, और हमारी उच्चतम ग्रेड पेशकश - सुपर थिन 0.03 मिमी x 4000 स्ट्रैंड्स नेचुरल सिल्क कवर्ड लिट्ज़ वायर - इस तकनीक का शीर्ष है।
निर्माण एवं संरचना
यहनायलॉन सर्विंग लिट्ज़ तारयह अल्ट्रा फाइन, सोल्डरेबल एनामेल्ड तांबे के तार के 4,000 स्ट्रैंड के एक जटिल बंडल पर आधारित है। प्रत्येक व्यक्तिगत स्ट्रैंड का व्यास केवल 0.03 मिमी है - जो मानव बाल के एक स्ट्रैंड से भी पतला है। एक कंडक्टर बनाने के लिए इन धागों को सावधानीपूर्वक एक साथ घुमाया जाता है। यह विशेष ले-आउट सुनिश्चित करता है कि उच्च-आवृत्ति धाराएं सभी स्ट्रैंड की सतह पर प्रवाहित होती हैं और इस प्रकार एसी प्रतिरोध और एड़ी धाराओं के नुकसान को कम करती हैं।डब्ल्यूई लपेटोलिट्ज़ तारप्राकृतिक रेशम के साथ. यह अंतिम परत न केवल बेहतरीन विद्युत इन्सुलेशन प्रदान करती है, बल्कि उच्च स्तर का लचीलापन और स्थायित्व भी प्रदान करती है, जिससे तार को बिना टूटे नाली के माध्यम से खींचा जा सकता है।
वायरलेस चार्जिंग में क्रांति लाना
उच्च प्रदर्शन वाले वायरलेस चार्जिंग कॉइल के लिए यह सबसे अच्छी व्यवस्था है। वर्तमान क्यूई-मानक और मालिकाना फास्ट-चार्जिंग समाधानों के साथ, उपयोग की जाने वाली आवृत्तियाँ 100kHz से कुछ मेगाहर्ट्ज (रेंज) में होती हैं। ऐसी आवृत्तियों पर एक ठोस तांबे के तार की शक्ति गंभीर रूप से नष्ट हो जाएगी। दूसरी ओर हमारा 0.03 मिमी x 4000 स्ट्रैंड लिट्ज़ तार नाटकीय रूप से इन नुकसानों को कम करता है और उच्च क्यू-कारकों और अधिक कुशल बिजली हस्तांतरण की अनुमति देता है। ऐसी गति के साथ, आपको अपने वायरलेस पावर मॉड्यूल के लिए कम गर्मी उत्पादन और एक ठंडा ऑपरेटिंग तापमान मिलेगा - जो इसे हाई-एंड स्मार्टफोन, पहनने योग्य और इलेक्ट्रिक वाहन (ईवी) वायरलेस चार्जिंग पैड के लिए आदर्श बनाता है।
बहुमुखी अनुप्रयोग
जबकि वायरलेस चार्जिंग मुख्य उपयोग का मामला है, इस तार के कई अन्य उपयोग हैं। यह बहुत कम नुकसान के साथ उच्च आवृत्ति क्षमता के कारण, बिजली आपूर्ति और सर्वर बिजली इकाइयों को स्विच करने में उपयोग किए जाने वाले उच्च-आवृत्ति ट्रांसफार्मर और इंडक्टर्स के लिए भी एक अच्छा विकल्प है। और इसकी लचीलेपन और हल्के वजन के कारण, यह ऑडियो उद्योग में वॉयस कॉइल्स (स्पीकर कॉइल्स) के लिए बहुत वांछनीय है जहां सबसे तेज़ प्रतिक्रिया और सबसे कम विरूपण महत्वपूर्ण है। कोई भी एप्लिकेशन जो उच्च-आवृत्ति प्रदर्शन की मांग करता है, लेकिन उसे यांत्रिक लचीलेपन और अच्छी थर्मल स्थिरता की भी आवश्यकता होती है, वह इस परिष्कृत कंडक्टर का लाभ उठा सकता है।पूर्ण अनुकूलन औरप्रोटोटाइप
हम जानते हैं कि हर ऐप अलग है। यही कारण है कि रेशम से ढके हमारे लिट्ज़ तारों को पूरी तरह से अनुकूलित किया जा सकता है। हमारे संसाधन वस्तुतः असीमित हैं, और इससे हमारा तात्पर्य विशेष रूप से आपकी आवश्यकताओं पर लागू होने से है:
कंडक्टर व्यास: एकल तार का आकार 0.025 मिमी से 0.5 मिमी तक।
थर्मल क्लास: इन्सुलेशन ग्रेड 155°C (क्लास F), 180°C (क्लास H), और 220°C (क्लास C) के साथ विभिन्न स्तरों के थर्मल वातावरण में उपयोग के लिए उपयुक्त।
स्ट्रैंड गणना: एक स्ट्रैंड से लेकर 12,700 स्ट्रैंड तक के विकल्प, आपकी बिजली आवश्यकताओं के अधीन।
निर्माण: रेशम की घुमा पिच और तनाव आपके आवेदन के अनुरूप भिन्न हो सकते हैं।
हमारी प्रतिबद्धता नवाचार के हर चरण में सर्वोत्तम विचारों को जीवन में लाने में मदद करना है। अनुसंधान एवं विकास प्रोटोटाइप से लेकर विशेष उपकरणों के लिए छोटे-बैच उत्पादन तक, हम मदद के लिए यहां हैं। हम छोटे बैच के कस्टम ऑर्डर स्वीकार करते हैं इसलिए हमसे संपर्क करें। हम आपको एक विशेष समाधान प्रदान करने का प्रयास करते हैं जो आपकी इंजीनियरिंग आवश्यकताओं को पूरा करता है।
| पैरामीटर | तकनीकी आवश्यकता | नमूना माप |
|---|---|---|
| एकल तार व्यास (मिमी) | 0.038-0.046 | 0.040 |
| कंडक्टर (मिमी) | 0.03±0.003 | 0.031 |
| बाहरी व्यास (मिमी) | ≤3.43 | 3.13 |
| प्रतिरोध (Ω/किमी) | ≤7.43 | 6.616 |
| ढांकता हुआ ताकत (केवी) | ≥0.2 | 2.8 |
| पिच (मिमी) | 50±2 | 50 |
| स्ट्रैंड्स की संख्या | 4000 | 4000 |
