वाहन अनुप्रयोगों के लिए 6000V टेप लिट्ज़ वायर 3UEW-F 0.07X800
पॉलीएस्टरिमाइड टेप्ड लिट्ज़ वायर एक प्रीमियम वाइंडिंग समाधान है जिसे विशेष रूप से अगली पीढ़ी के नए ऊर्जा वाहनों (एनईवी) के लिए इंजीनियर किया गया है। 0.07 मिमी तामचीनी तांबे के तारों के 800 स्ट्रैंड से निर्मित, ठोस पॉलिएस्टरिमाइड टेप के साथ सटीक रूप से गुच्छित और कसकर लपेटा गया, यह कॉन्फ़िगरेशन असाधारण संरचनात्मक स्थिरता सुनिश्चित करता है - विशेष रूप से उच्च-स्ट्रैंड गणना के लिए महत्वपूर्ण है जहां टेप बेहतर यांत्रिक सुरक्षा और घर्षण प्रतिरोध प्रदान करके फिल्मों से बेहतर प्रदर्शन करता है।
एनईवी अनुप्रयोगों के लिए टेप किए गए लिट्ज़ वायर के लाभ
इलेक्ट्रिक वाहन पावरट्रेन में उच्च-आवृत्ति एसी धाराएं - जिनमें ट्रैक्शन मोटर्स, ऑनबोर्ड चार्जर और डीसी-डीसी कन्वर्टर्स शामिल हैं - महत्वपूर्ण त्वचा और निकटता प्रभाव उत्पन्न करते हैं, जिससे तांबे की हानि और गर्मी का निर्माण होता है। हमारा टेप किया हुआ लिट्ज़ तार सभी इंसुलेटेड स्ट्रैंड्स में करंट को समान रूप से वितरित करके इन नुकसानों को कम करता है, जिससे दक्षता और थर्मल प्रबंधन में काफी सुधार होता है।
पॉलिएस्टरिमाइड टेप एक मजबूत बाहरी इन्सुलेशन परत प्रदान करता है जो कॉइल सम्मिलन के दौरान वोल्टेज वृद्धि, आर्द्रता और यांत्रिक तनाव से बचाता है, जिससे ऑटोमोटिव वातावरण की मांग में घटक जीवनकाल बढ़ जाता है।
अनुकूलित भरण कारक और समान प्रतिबाधा के साथ, यह तार हल्के, अधिक कॉम्पैक्ट और कूलर मोटर डिज़ाइन को सक्षम बनाता है, जो सीधे वाहन की रेंज बढ़ाने और बढ़ी हुई विश्वसनीयता में योगदान देता है। विशिष्ट एनईवी एप्लिकेशन आवश्यकताओं को पूरा करने के लिए कस्टम टेप चौड़ाई और स्ट्रैंडिंग पैरामीटर उपलब्ध हैं।
तकनीकी निर्देश
| वस्तु |
तकनीकी आवश्यकता |
मापा गया मूल्य |
परिणाम |
| एकल तार व्यास (मिमी) |
0.079-0.082 |
0.079 | 0.080 | 0.079 | 0.079 | 0.080 |
योग्य |
| कंडक्टर |
0.070±0.001 |
0.069 | 0.070 | 0.070 | 0.069 | 0.069 |
योग्य |
| आयुध डिपो (मिमी) |
2.57-2.92 |
2.86 | 2.70 | 2.63 | 2.84 | 2.85 |
योग्य |
| प्रतिरोध (Ω/m) |
0.00535-0.00636 |
0.005567 | 0.005703 | 0.005771 | / | / |
योग्य |
| ढांकता हुआ ताकत (वी) |
≥4000 |
9360 |
योग्य |
| विन्यास |
0.07X32X5X5 |
0.07X32X5X |
योग्य |
| टेप ओवरलैप (%) |
≥50 |
50 |
योग्य |
| गुच्छन दिशा |
एस/एस/एस |
एस/एस/एस |
|
अनुप्रयोग
उच्च-आवृत्ति ट्रांसफार्मर, चिकित्सा उपकरण, एयरोस्पेस अनुप्रयोगों, सटीक सेंसर और ऑडियो उत्पादों के लिए आदर्श जहां सिग्नल अखंडता और लचीलापन महत्वपूर्ण है। उपभोक्ता, ऑटोमोटिव और औद्योगिक बिजली आपूर्ति में उत्कृष्ट ताप अपव्यय की आवश्यकता वाले पावर मॉड्यूल के लिए भी उपयुक्त है।

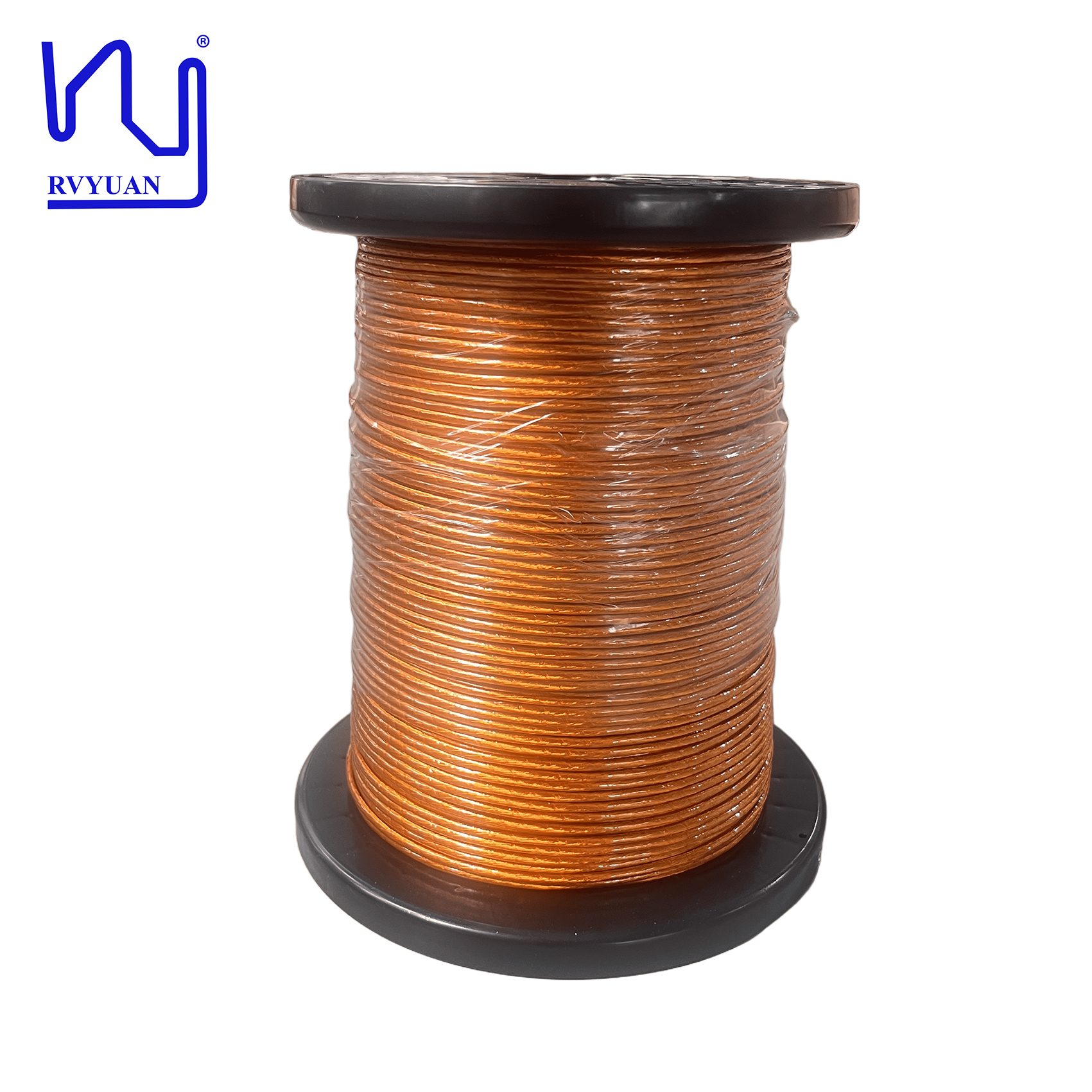

उत्पाद छवि
अक्सर पूछे जाने वाले प्रश्नों
क्या मुझे बैच ऑर्डर देने से पहले परीक्षण के लिए नमूने मिल सकते हैं?
हाँ। नमूने या तो मुफ़्त हैं या शुल्क लिया जाता है, लेकिन शिपिंग लागत ग्राहक द्वारा वहन की जाती है।
आपकी डिलीवरी लीड टाइम क्या है?
नमूना आदेश: 3-5 कार्य दिवस; थोक ऑर्डर: ऑर्डर की पुष्टि के बाद 15 कार्य दिवसों के भीतर पूरा किया गया।
खरीद प्रक्रिया क्या है?
आवश्यकताओं के साथ पूछताछ सबमिट करें → नमूना बनाना → नमूना अनुमोदन → कोटेशन → प्रोफार्मा चालान (पीआई) → पीआई पुष्टिकरण → भुगतान व्यवस्था → उत्पादन → शिपमेंट
क्या मैं उत्पादों को अपने लोगो, आकार और आकार के साथ अनुकूलित कर सकता हूँ?
हां, लेकिन MOQ (न्यूनतम ऑर्डर मात्रा) बातचीत के अधीन है।
आपके भुगतान के तरीके क्या हैं?
टी/टी, डी/पी, एल/सी, पेपैल।
आप कौन सी कूरियर सेवा का उपयोग करते हैं?
FedEx, DHL, TNT, UPS, 80% तक की छूट के साथ।
आपके पास कौन से परीक्षण उपकरण हैं?
लेज़र व्यास गेज, हाई-वोल्टेज स्पार्क परीक्षक, बढ़ाव परीक्षक, स्प्रिंग-बैक परीक्षक, वोल्टेज झेलने वाला परीक्षक, सोल्डरबिलिटी परीक्षक, प्रतिरोध परीक्षक आदि।
आपके उत्पाद किन ग्राहकों या बाज़ारों के लिए उपयुक्त हैं?
हमारे उत्पाद उच्च-आवृत्ति एसी वातावरण में उच्च दक्षता और अंतरिक्ष-बचत समाधान की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं, जिनमें पावर इलेक्ट्रॉनिक्स और बिजली आपूर्ति, ईवी ऑन-बोर्ड चार्जर, वायरलेस चार्जिंग सिस्टम, हरित ऊर्जा, संचार और आईटी, चिकित्सा उपकरण, औद्योगिक रोबोट, सर्वो मोटर्स आदि शामिल हैं।
आपने किन देशों या क्षेत्रों को निर्यात किया है?
प्रमुख बाजारों में यूरोप और अमेरिका के साथ-साथ दक्षिण कोरिया, जापान, भारत और दक्षिण पूर्व एशिया शामिल हैं।
आप ग्राहक की जानकारी को गोपनीय कैसे रखते हैं?
हम अनुरोध पर एक गैर-प्रकटीकरण समझौते (एनडीए) पर हस्ताक्षर कर सकते हैं और संपूर्ण सहयोग प्रक्रिया के दौरान इसकी शर्तों का सख्ती से पालन करने के लिए प्रतिबद्ध हैं।
सभी विशिष्टताएँ मानक विनिर्माण सहनशीलता के अधीन हैं। अपनी विशिष्ट वाइंडिंग आवश्यकताओं पर चर्चा करने और विस्तृत तकनीकी डेटा शीट और कस्टम विशिष्टताओं के लिए हमसे संपर्क करें।
