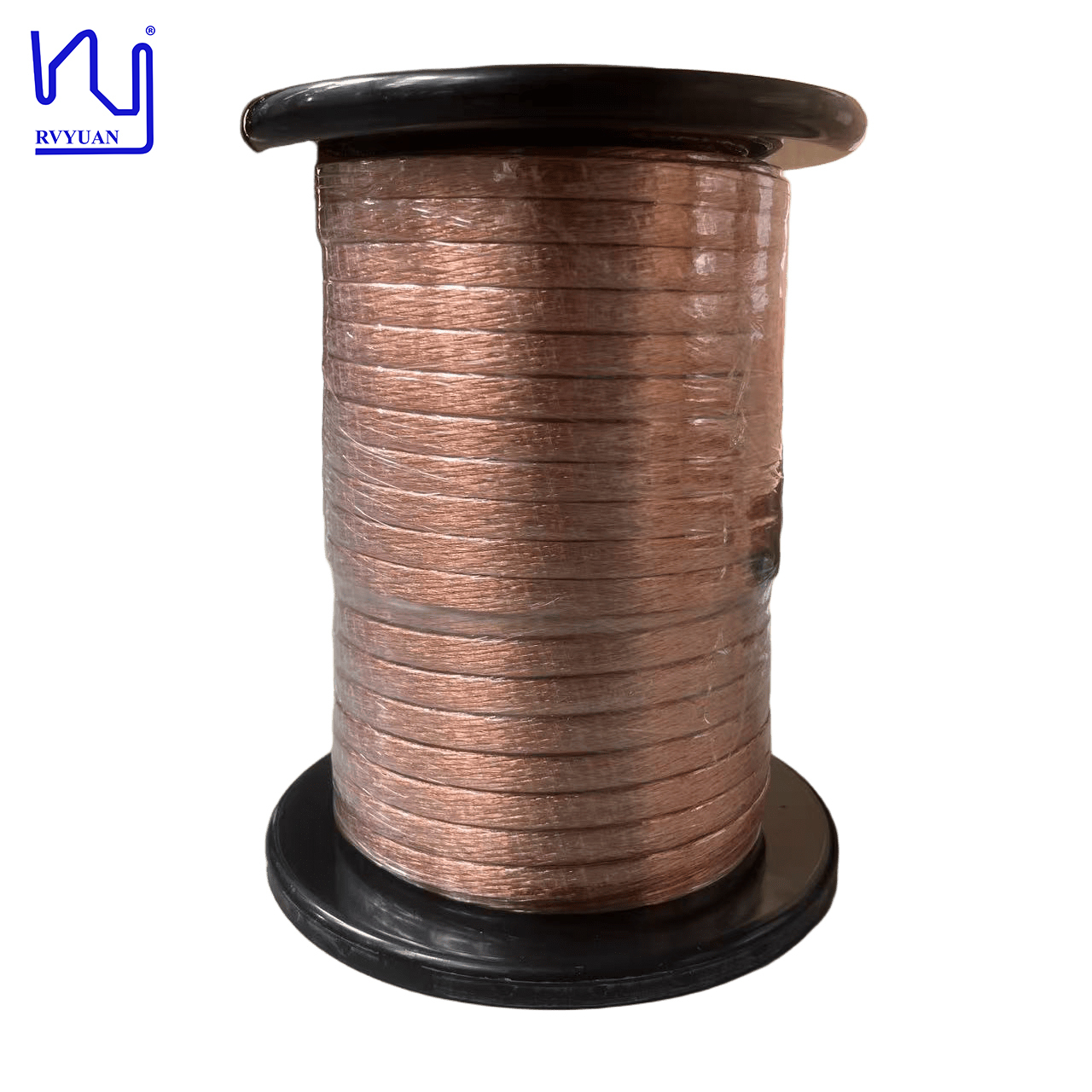

ट्रांसफार्मर के लिए 3500V 2UEW-F-PET(N) 12.1mm×3.4mm आयताकार माइलर लिट्ज़ वायर
हमारे आयताकार मायलर लिट्ज़ तार को अंतरिक्ष-बाधित उच्च-आवृत्ति अनुप्रयोगों के लिए इंजीनियर किया गया है जहां दक्षता और लागत महत्वपूर्ण हैं। निर्माण 0.28 मिमी तामचीनी तांबे के तार से शुरू होता है, जहां 300 अलग-अलग तारों को एक साथ घुमाया जाता है और 12.1 मिमी चौड़ा और 3.4 मिमी मोटा एक फ्लैट आयताकार प्रोफ़ाइल में संपीड़ित किया जाता है। यह एक सुपर उच्च पहलू अनुपात बनाता है जो कुल ऊंचाई को कम करते हुए कंडक्टर सतह क्षेत्र को अधिकतम करता है, जो इसे कॉम्पैक्ट कॉइल निर्माण के लिए आदर्श बनाता है।
तकनीकी निर्देश
नाम:मायलर लिट्ज़ तार
विशिष्टता:0.28X 300
नमूना:2UEW-एफ-पीईटी(एन)
टेप का नाम:पीईटी(एन)
| वस्तु |
तकनीकी आवश्यकता |
नमूना 1 |
| एकल तार व्यास (मिमी) |
0.298-0.313 |
0.300-0.307 |
| कंडक्टर व्यास (मिमी) |
0.28±0.004 |
0.277-0.279 |
| चौड़ाई (मिमी) |
12.1±0.3 |
11.90-12.21 |
| गहराई (मिमी) |
3.4±0.2 |
3.20-3.40 |
| प्रतिरोध (Ω/m) |
≤0.001039 |
0.000946 |
| ढांकता हुआ ताकत (वी) |
≥3500 |
4000 |
| पिच (मिमी) |
समानांतर |
समानांतर |
| धागों की संख्या |
300 |
15x5x4 |
| टेप ओवरलैप (%) |
≥50 |
54 |
| समापन |
कोई दरार नहीं |
ठीक है |
अनुप्रयोग
विशिष्ट उपयोग के मामलों में उपभोक्ता, ऑटोमोटिव और औद्योगिक बिजली आपूर्ति में लागू उच्च आवृत्ति ट्रांसफार्मर, इंडक्टर्स और पावर मॉड्यूल शामिल हैं जहां उत्कृष्ट गर्मी लंपटता की आवश्यकता होती है। यह मायलर लिट्ज़ तार फॉर्म-फैक्टर लचीलेपन, विद्युत विश्वसनीयता और लागत प्रभावी इन्सुलेशन की पेशकश करने वाला एक व्यापक समाधान प्रदान करता है।
अक्सर पूछे जाने वाले प्रश्नों
क्या मुझे बैच ऑर्डर देने से पहले परीक्षण के लिए नमूने मिल सकते हैं?
हाँ। नमूने या तो मुफ़्त हैं या शुल्क लिया जाता है, लेकिन शिपिंग लागत ग्राहक द्वारा वहन की जाती है।
आपकी डिलीवरी लीड टाइम क्या है?
नमूना आदेश: 3-5 कार्य दिवस; थोक ऑर्डर: ऑर्डर की पुष्टि के बाद 15 कार्य दिवसों के भीतर पूरा किया गया।
खरीद प्रक्रिया क्या है?
आवश्यकताओं के साथ पूछताछ सबमिट करें → नमूना बनाना → नमूना अनुमोदन → कोटेशन → प्रोफार्मा चालान (पीआई) → पीआई पुष्टिकरण → भुगतान व्यवस्था → उत्पादन → शिपमेंट
क्या मैं उत्पादों को अपने लोगो, आकार और आकार के साथ अनुकूलित कर सकता हूँ?
हां, लेकिन MOQ (न्यूनतम ऑर्डर मात्रा) बातचीत के अधीन है।
आपके भुगतान के तरीके क्या हैं?
टी/टी, डी/पी, एल/सी, पेपैल।
आप कौन सी कूरियर सेवा का उपयोग करते हैं?
FedEx, DHL, TNT, UPS, 80% तक की छूट के साथ।
आपके पास कौन से परीक्षण उपकरण हैं?
लेज़र व्यास गेज, हाई-वोल्टेज स्पार्क परीक्षक, बढ़ाव परीक्षक, स्प्रिंग-बैक परीक्षक, वोल्टेज झेलने वाला परीक्षक, सोल्डरबिलिटी परीक्षक, प्रतिरोध परीक्षक आदि।
आपके उत्पाद किन ग्राहकों या बाज़ारों के लिए उपयुक्त हैं?
हमारे उत्पाद उच्च-आवृत्ति एसी वातावरण में उच्च दक्षता और अंतरिक्ष-बचत समाधान की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं, जिनमें पावर इलेक्ट्रॉनिक्स और बिजली आपूर्ति, ईवी ऑन-बोर्ड चार्जर, वायरलेस चार्जिंग सिस्टम, हरित ऊर्जा, संचार और आईटी, चिकित्सा उपकरण, औद्योगिक रोबोट, सर्वो मोटर्स आदि शामिल हैं।
आपने किन देशों या क्षेत्रों को निर्यात किया है?
प्रमुख बाजारों में यूरोप और अमेरिका के साथ-साथ दक्षिण कोरिया, जापान, भारत और दक्षिण पूर्व एशिया शामिल हैं।
आप ग्राहक की जानकारी को गोपनीय कैसे रखते हैं?
हम अनुरोध पर एक गैर-प्रकटीकरण समझौते (एनडीए) पर हस्ताक्षर कर सकते हैं और संपूर्ण सहयोग प्रक्रिया के दौरान इसकी शर्तों का सख्ती से पालन करने के लिए प्रतिबद्ध हैं।
सभी विशिष्टताएँ मानक विनिर्माण सहनशीलता के अधीन हैं। अपनी विशिष्ट वाइंडिंग आवश्यकताओं पर चर्चा करने और विस्तृत तकनीकी डेटा शीट और कस्टम विशिष्टताओं के लिए हमसे संपर्क करें।
