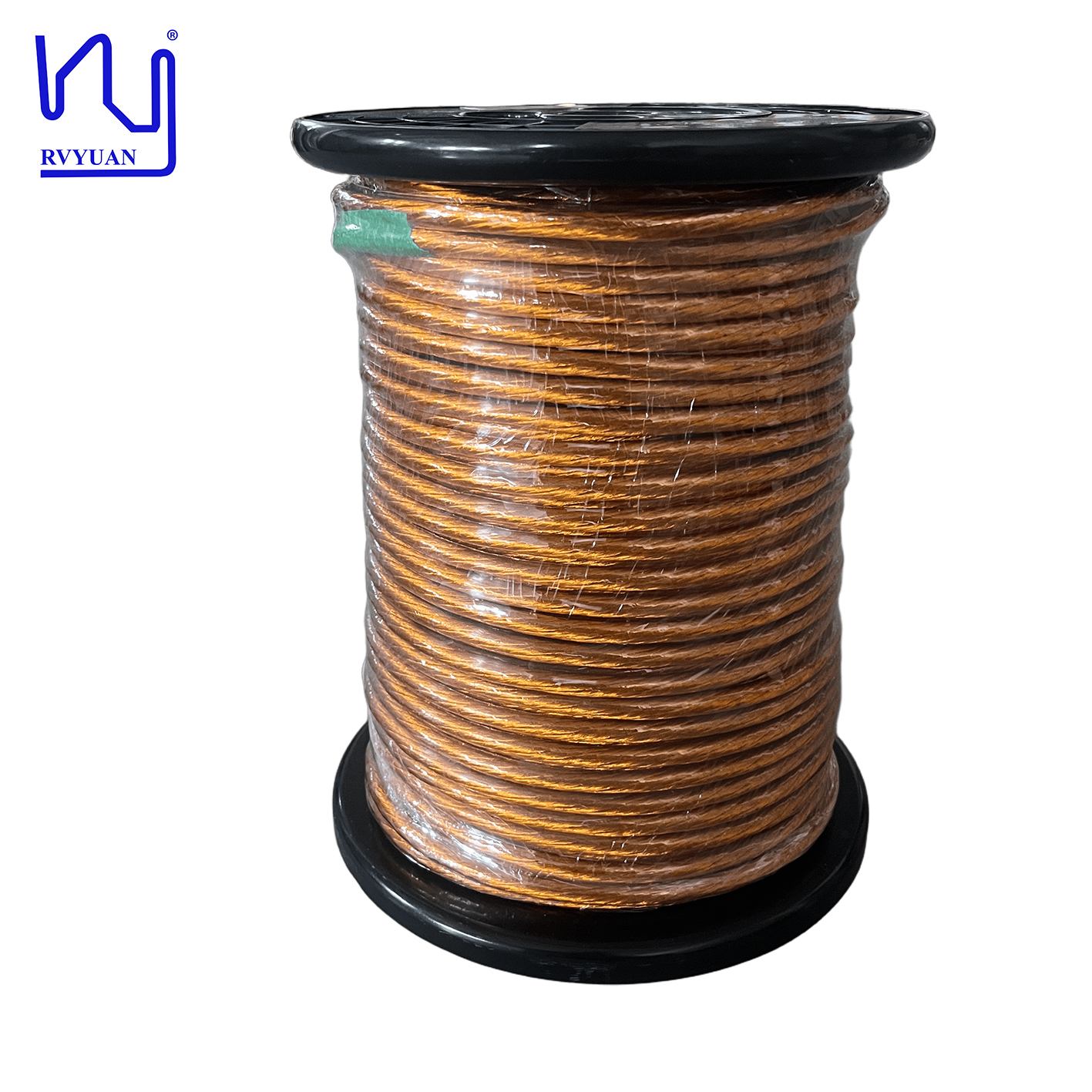

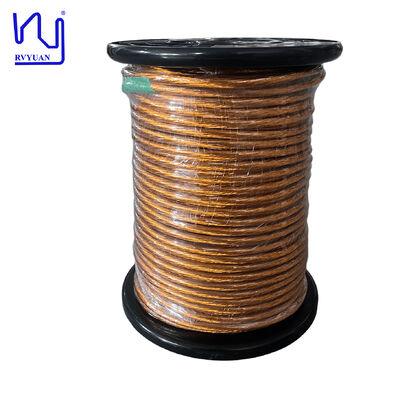

टेप किए गए लिट्ज़ वायर 3000/38 एडब्ल्यूजी मैक्स.ओडी8.23 मिमी उच्च वोल्टेज ट्रांसफॉर्मर के लिए कैप्टन सर्विंग लिट्ज़ वायर का सामना करते हैं
यह टेप किया गया लिट्ज़ तार विशेष रूप से ट्रांसफार्मर वाइंडिंग के लिए डिज़ाइन किया गया है, जिसमें 6000V की न्यूनतम ढांकता हुआ ताकत और 13,400V से 13,700V की वास्तविक प्राप्त सीमा के साथ असाधारण उच्च वोल्टेज झेलने की क्षमता है। 155°C और 180°C तापमान रेटिंग में उपलब्ध 0.1 मिमी (39AWG) पॉलीयुरेथेन एनामेल्ड तांबे के तार स्ट्रैंड के साथ निर्मित, इस तार को 7.38 मिमी से 7.92 मिमी तक के बाहरी व्यास के साथ 3,000 स्ट्रैंड से घुमाया जाता है।
बाहरी परत को पॉलिएस्टर-इमाइड टेप से लपेटा गया है, जो आंतरिक फंसे हुए निर्माण के लिए बेहतर स्थिरता प्रदान करता है। 3,000-स्ट्रैंड कॉन्फ़िगरेशन के लिए, बढ़ी हुई संरचनात्मक अखंडता के लिए फिल्म की तुलना में टेप रैपिंग को प्राथमिकता दी जाती है।
तकनीकी निर्देश
नाम:टेप किया हुआ लिट्ज़ तार (180/वर्ग)
विशिष्टता:0.10X 3000
नमूना:2UEW-H-PI(N)
टेप का नाम:नत्थी करना)
टेप विशिष्टता:0.025x20
| वस्तु |
तकनीकी आवश्यकता |
नमूना 1 |
नमूना 2 |
| एकल तार व्यास मिमी |
0.107-0.125 |
0.110-0.113 |
0.110-0.113 |
| कंडक्टर |
0.10±0.003 |
0.098-0.10 |
0.098-0.10 |
| ओडी मिमी |
≤8.23 |
7.38-7.95 |
7.40-7.92 |
| प्रतिरोध Ω/मी |
≤0.000794 |
0.000734 |
0.000733 |
| ढांकता हुआ ताकत वी |
≥6000 |
13700 |
13400 |
| पिच (मिमी) |
78±10 |
78 |
78 |
| स्ट्रैंड्स की संख्या |
3000 |
120x5x5 |
120*5*5 |
| टेप ओवरलैप % |
≥50 |
54 |
54 |
| समापन |
कोई दरार नहीं |
ठीक है |
ठीक है |
अनुप्रयोग
यह टेप किया गया लिट्ज़ तार उच्च आवृत्ति, उच्च वोल्टेज, उच्च धारा और कॉम्पैक्ट स्पेस उपयोग की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है। प्राथमिक अनुप्रयोग क्षेत्रों में शामिल हैं:
- ऑन-बोर्ड चार्जर (ओबीसी) और डीसी/डीसी कनवर्टर
- इलेक्ट्रिक वाहन चलाने वाली मोटरें
- 800V हाई-वोल्टेज फास्ट-चार्जिंग सिस्टम और चार्जिंग पाइल्स
- उच्च आवृत्ति ट्रांसफार्मर
- हाई-पावर स्विच-मोड बिजली आपूर्ति (एसएमपीएस)
अक्सर पूछे जाने वाले प्रश्नों
क्या मुझे बैच ऑर्डर देने से पहले परीक्षण के लिए नमूने मिल सकते हैं?
हाँ। नमूने या तो मुफ़्त हैं या शुल्क लिया जाता है, लेकिन शिपिंग लागत ग्राहक द्वारा वहन की जाती है।
आपकी डिलीवरी लीड टाइम क्या है?
नमूना आदेश: 3-5 कार्य दिवस; थोक ऑर्डर: ऑर्डर की पुष्टि के बाद 15 कार्य दिवसों के भीतर पूरा किया गया।
खरीद प्रक्रिया क्या है?
आवश्यकताओं के साथ पूछताछ सबमिट करें → नमूना बनाना → नमूना अनुमोदन → कोटेशन → प्रोफार्मा चालान (पीआई) → पीआई पुष्टिकरण → भुगतान व्यवस्था → उत्पादन → शिपमेंट
क्या मैं उत्पादों को अपने लोगो, आकार और आकार के साथ अनुकूलित कर सकता हूँ?
हां, लेकिन MOQ (न्यूनतम ऑर्डर मात्रा) बातचीत के अधीन है।
आपके भुगतान के तरीके क्या हैं?
टी/टी, डी/पी, एल/सी, पेपैल।
आप कौन सी कूरियर सेवा का उपयोग करते हैं?
FedEx, DHL, TNT, UPS, 80% तक की छूट के साथ।
आपके पास कौन से परीक्षण उपकरण हैं?
लेज़र व्यास गेज, हाई-वोल्टेज स्पार्क परीक्षक, बढ़ाव परीक्षक, स्प्रिंग-बैक परीक्षक, वोल्टेज झेलने वाला परीक्षक, सोल्डरबिलिटी परीक्षक, प्रतिरोध परीक्षक आदि।
आपके उत्पाद किन ग्राहकों या बाज़ारों के लिए उपयुक्त हैं?
हमारे उत्पाद उच्च-आवृत्ति एसी वातावरण में उच्च दक्षता और अंतरिक्ष-बचत समाधान की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श हैं, जिनमें पावर इलेक्ट्रॉनिक्स और बिजली आपूर्ति, ईवी ऑन-बोर्ड चार्जर, वायरलेस चार्जिंग सिस्टम, हरित ऊर्जा, संचार और आईटी, चिकित्सा उपकरण, औद्योगिक रोबोट, सर्वो मोटर्स आदि शामिल हैं।
आपने किन देशों या क्षेत्रों को निर्यात किया है?
प्रमुख बाजारों में यूरोप और अमेरिका के साथ-साथ दक्षिण कोरिया, जापान, भारत और दक्षिण पूर्व एशिया शामिल हैं।
आप ग्राहक की जानकारी को गोपनीय कैसे रखते हैं?
हम अनुरोध पर एक गैर-प्रकटीकरण समझौते (एनडीए) पर हस्ताक्षर कर सकते हैं और संपूर्ण सहयोग प्रक्रिया के दौरान इसकी शर्तों का सख्ती से पालन करने के लिए प्रतिबद्ध हैं।
सभी विशिष्टताएँ मानक विनिर्माण सहनशीलता के अधीन हैं। अपनी विशिष्ट वाइंडिंग आवश्यकताओं पर चर्चा करने और विस्तृत तकनीकी डेटा शीट और कस्टम विशिष्टताओं के लिए हमसे संपर्क करें।
