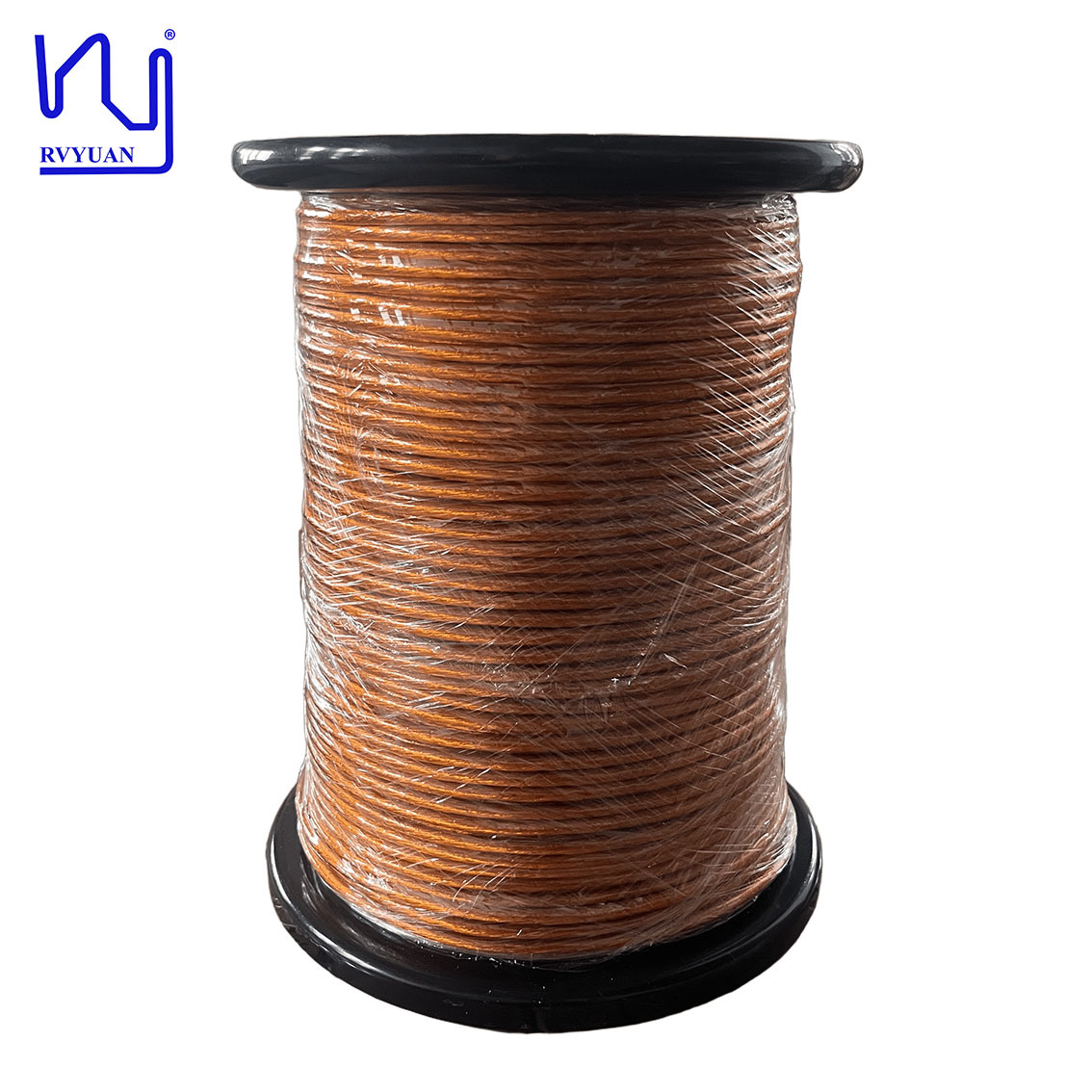

ट्रांसफार्मर के लिए 2UEW/H 0.1X1500 सॉलिड टेप लिट्ज़ वायर हाई-फ़्रीक्वेंसी एनामेल्ड कॉपर मैग्नेट वायर

बुनियादी जानकारी
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: RVYUAN
प्रमाणन: ISO9001/ISO14001 /UL/SGS
मॉडल संख्या: 2UEW-H-PI
दस्तावेज़: Datasheet of 0.10×1500(2UE...re.pdf
न्यूनतम आदेश मात्रा: 20 किलो
मूल्य: विनिमय योग्य
पैकेजिंग विवरण: DKS17D
प्रसव के समय: 6पीके
भुगतान शर्तें: रेनॉल्ट कोलिओस 2.5 के लिए
आपूर्ति की क्षमता: मानक आकार
विस्तार जानकारी
व्यास: 0.1 मिमी तापमान: 180
प्रमाणन: IEC/NEMA/JIS/RoHS/ISO कंडक्टर: ताँबा
किस्में: 180 ब्रेकडाउन वोल्टेज: न्यूनतम 6000
मुख्य शब्द: ट्रांसफार्मर के लिए 2UEW/H 0.1X1500 सॉलिड टेप लिट्ज़ वायर हाई-फ़्रीक्वेंसी एनामेल्ड कॉपर मैग्नेट वाय
प्रमुखता देना:

ठोस टेप लिट्ज़ तार

,

उच्च आवृत्ति वाले तामचीनी तांबे के तार

,

ट्रांसफार्मर के लिए चुंबकीय तार


उत्पाद विवरण

2UEW/H 0.1X1500 सॉलिड टेप्ड लिट्ज़ वायर
यह उच्च-आवृत्ति इनेमल कॉपर मैग्नेट वायर PI टेप के साथ विशेष रूप से ट्रांसफार्मर के लिए डिज़ाइन किया गया है, जिसमें बेहतर वोल्टेज सहनशक्ति, कॉम्पैक्ट डिज़ाइन और बढ़ी हुई सुरक्षा प्रदर्शन की आवश्यकता होती है। यह निर्माण मांग वाले अनुप्रयोगों में असाधारण विश्वसनीयता प्रदान करता है।
आवेदन लाभ
उच्च-आवृत्ति पावर ट्रांसफार्मर, चिकित्सा बिजली आपूर्ति, एयरोस्पेस और रक्षा इलेक्ट्रॉनिक्स, इलेक्ट्रिक वाहन चार्जिंग सिस्टम और औद्योगिक उच्च-वोल्टेज कन्वर्टर्स के लिए आदर्श। PI टेप वाइंडिंग के बीच और वाइंडिंग और चुंबकीय कोर के बीच वोल्टेज सहनशक्ति को काफी बढ़ाता है, जिससे आर्किंग और शॉर्ट सर्किट के जोखिम काफी कम हो जाते हैं। लिट्ज़ वायर निर्माण उच्च आवृत्तियों पर एसी प्रतिरोध और स्किन इफेक्ट लॉस को कम करता है, जिससे दक्षता में सुधार होता है और थर्मल बिल्डअप कम होता है।
तकनीकी विनिर्देश
पैरामीटर तकनीकी आवश्यकता नमूना 1 नमूना 2
एकल तार व्यास (मिमी) 0.107-0.125 0.110-0.113 0.110-0.113
कंडक्टर (मिमी) 0.10±0.003 0.098-0.10 0.098-0.10
बाहरी व्यास (मिमी) ≤5.88 5.36-5.70 5.36-5.68
प्रतिरोध (Ω/मी) ≤0.001587 0.001476 0.001484
ढांकता हुआ शक्ति (V) ≥6000 11500 12800
पिच (मिमी) 65±10 65 65
तारों की संख्या 1500 60x5x5 60*5*5
टेप ओवरलैप (%) ≥50 54 54
वाइंडिंग कोई क्रैक नहीं ठीक है ठीक है
UDTC / USTC Transformer Winding Enameled Copper Litz Cable with pink nylon serving
सभी विनिर्देश मानक निर्माण सहनशीलता के अधीन हैं। अपनी विशिष्ट वाइंडिंग आवश्यकताओं पर चर्चा करने और विस्तृत तकनीकी डेटा शीट और कस्टम विनिर्देशों के लिए हमसे संपर्क करें।
