| कंस्ट्रक्टर प्रकार: | ठोस | सामग्री: | ताँबा |
|---|---|---|---|
| आकार: | आयताकार | चौड़ाई: | 2.0 मिमी |
| प्रकार: | इन्सुलेटेड | प्रमाण पत्र: | ROHS/UL/SGS/ISO9001:2008 |

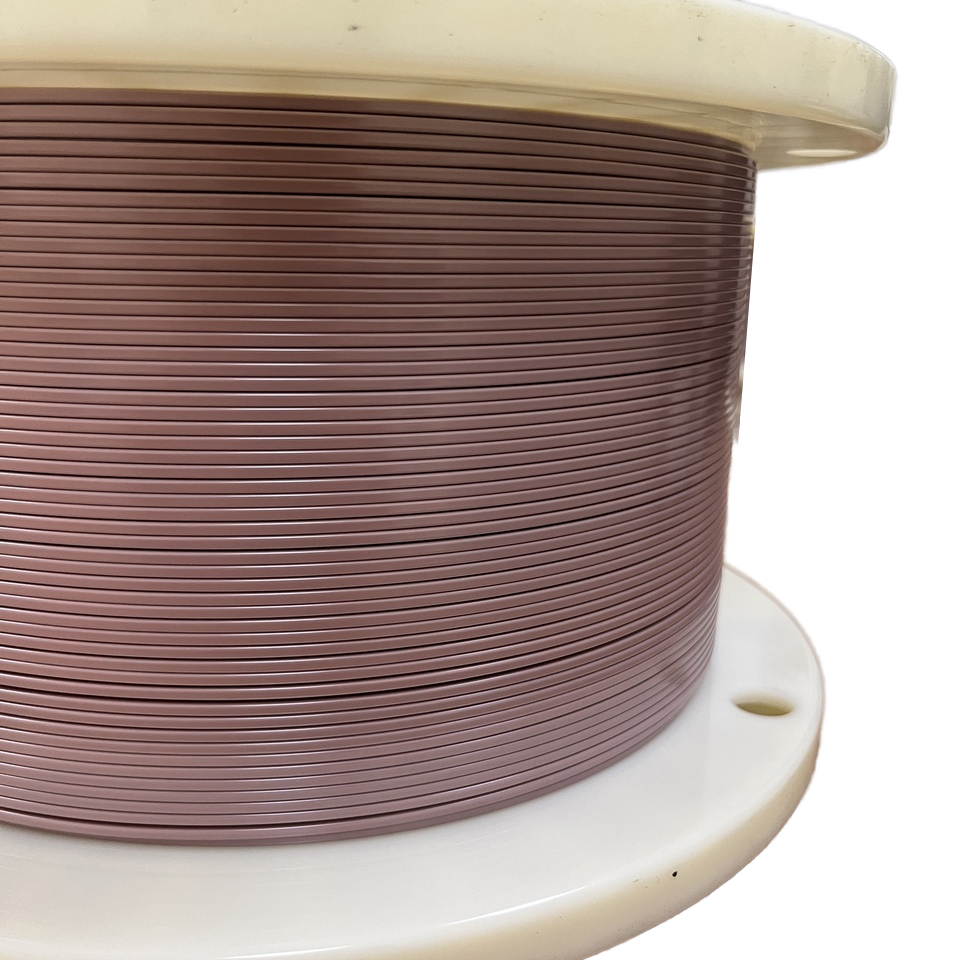

| प्रोडक्ट का नाम: | उच्च तापमान PEEK तार 2.0 मिमी 4.0 मिमी 5.0 मिमी तामचीनी फ्लैट तांबे के तार | मोटाई: | 1.4 मिमी |
| प्रमुखता देना: | पीईईके इमेज्ड सपाट तांबे का तार,मेडिकल डिवाइस पीईईके वायर,मेडिकल के लिए आयताकार कॉपर वायर |
||
पीईईके तार का उपयोग अपने असाधारण गुणों के कारण विभिन्न प्रकार के अनुप्रयोगों में किया जाता है। यहाँ कुछ सामान्य उपयोग हैंः
कुल मिलाकर, पीईईके तार को कठिन परिस्थितियों में विश्वसनीय प्रदर्शन करने की क्षमता के लिए महत्व दिया जाता है, जिससे यह कई उद्योगों में उच्च-प्रदर्शन अनुप्रयोगों के लिए उपयुक्त है।
| रेफ। नहीं। | पद | विनिर्देश | माप डेटा (W607010 2A250904) | माप डेटा (W607010 2B250904) | माप उपकरण |
|---|---|---|---|---|---|
| 1 | तांबे की चौड़ाई | 1.980-2.020 मिमी | 2.004 | 2.005 | मिर्कोमीटर |
| 2 | तांबे की मोटाई | 1.380-1.420 मिमी | 1.400 | 1.399 | मिर्कोमीटर |
| 3 | कुल चौड़ाई | 2.300-2.360 मिमी | 2.324 | 2.321 | मिर्कोमीटर |
| 4 | कुल मोटाई | 1.700-1.760 मिमी | 1.732 | 1.731 | मिर्कोमीटर |
| 5 | तांबा त्रिज्या | 0.350-0.450 मिमी | 0.375 | 0.408 | सूक्ष्मदर्शी |
| 6 | तांबा त्रिज्या | 0.385 | 0.412 | सूक्ष्मदर्शी | |
| 7 | तांबा त्रिज्या | 0.399 | 0.411 | सूक्ष्मदर्शी | |
| 8 | तांबा त्रिज्या | 0.404 | 0.407 | सूक्ष्मदर्शी | |
| 9 | इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.170 | 0.159 | सूक्ष्मदर्शी |
| 10 | इन्सुलेशन परत की मोटाई | 0.162 | 0.155 | सूक्ष्मदर्शी | |
| 11 | इन्सुलेशन परत की मोटाई | 0.155 | 0.161 | सूक्ष्मदर्शी | |
| 12 | इन्सुलेशन परत की मोटाई | 0.167 | 0.165 | सूक्ष्मदर्शी | |
| 13 | इन्सुलेशन परत की मोटाई | 0.152 | 0.155 | सूक्ष्मदर्शी | |
| 14 | इन्सुलेशन परत की मोटाई | 0.161 | 0.159 | सूक्ष्मदर्शी | |
| 15 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.156 | 0.158 | सूक्ष्मदर्शी |
| 16 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.159 | 0.155 | सूक्ष्मदर्शी | |
| 17 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.154 | 0.159 | सूक्ष्मदर्शी | |
| 18 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.160 | 0.165 | सूक्ष्मदर्शी | |
| 19 | तांबा | टी1 | ठीक है | सामग्री प्रमाण पत्र | |
| 20 | कोटिंग/तापमान ग्रेड | 240°C | ठीक है | सामग्री प्रमाण पत्र | |
| 21 | लम्बाई | ≥ 40% | 46 | 48 | तन्यता परीक्षक |
| 22 | स्प्रिंग बैक कोण | / | 5.186 | 5.098 | ऑटो स्प्रिंग बैक टेस्ट |
| 23 | लचीलापन | Ø2.0mm और Ø3.0mm व्यास के गोल छड़ों के साथ घुमाव के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | ठीक है | दृश्य |
| 24 | सम्मिलन | ≤3.00 मिमी | 0.394 | 0.671 | तन्यता परीक्षक और सूक्ष्मदर्शी |
| 25 | 20°C कंडक्टर प्रतिरोध | ≤6.673 Ω/किमी | 6.350 | 6.360 | कंडक्टर प्रतिरोध परीक्षक |
| 26 | बीडीवी | ≥12000 वी | 22010 | 21170 | ऑटो वोल्टेज परीक्षक |
| 27 | पीडीआईवी | ≥1300 आरएमएस (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | पीडीआईवी परीक्षक |
| 28 | गर्मी का झटका | 240°C पर 30 मिनट तक पकने के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | ओवन | |
| 29 | दोष निरीक्षण | उच्च वोल्टेज पिनहोल: DC 3000V, 16uA | 0 | 0 | ऑनलाइन निरीक्षण प्रणाली |
| 30 | स्पूल और वजन | नमूना चरणः पी-30,25±15 किलोग्राम उत्पाद का द्रव्यमानः पीसी-630बी,160±60 किलोग्राम | पी-30 | पी-30 | दृश्य |
