| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Ruiyuan |
| प्रमाणन: | UL/ISO9001/ISO14001/RoHS/Reach |
| मॉडल संख्या: | तिरछी |
| न्यूनतम आदेश मात्रा: | 50 किलो |
| मूल्य: | विनिमय योग्य |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100 किग्रा / सप्ताह |
| कंस्ट्रक्टर प्रकार: | ठोस | सामग्री: | ताँबा |
|---|---|---|---|
| आकार: | आयताकार | चौड़ाई: | 2.0 मिमी |
| प्रकार: | इन्सुलेटेड | प्रमाण पत्र: | ROHS/UL/SGS/ISO9001:2008 |

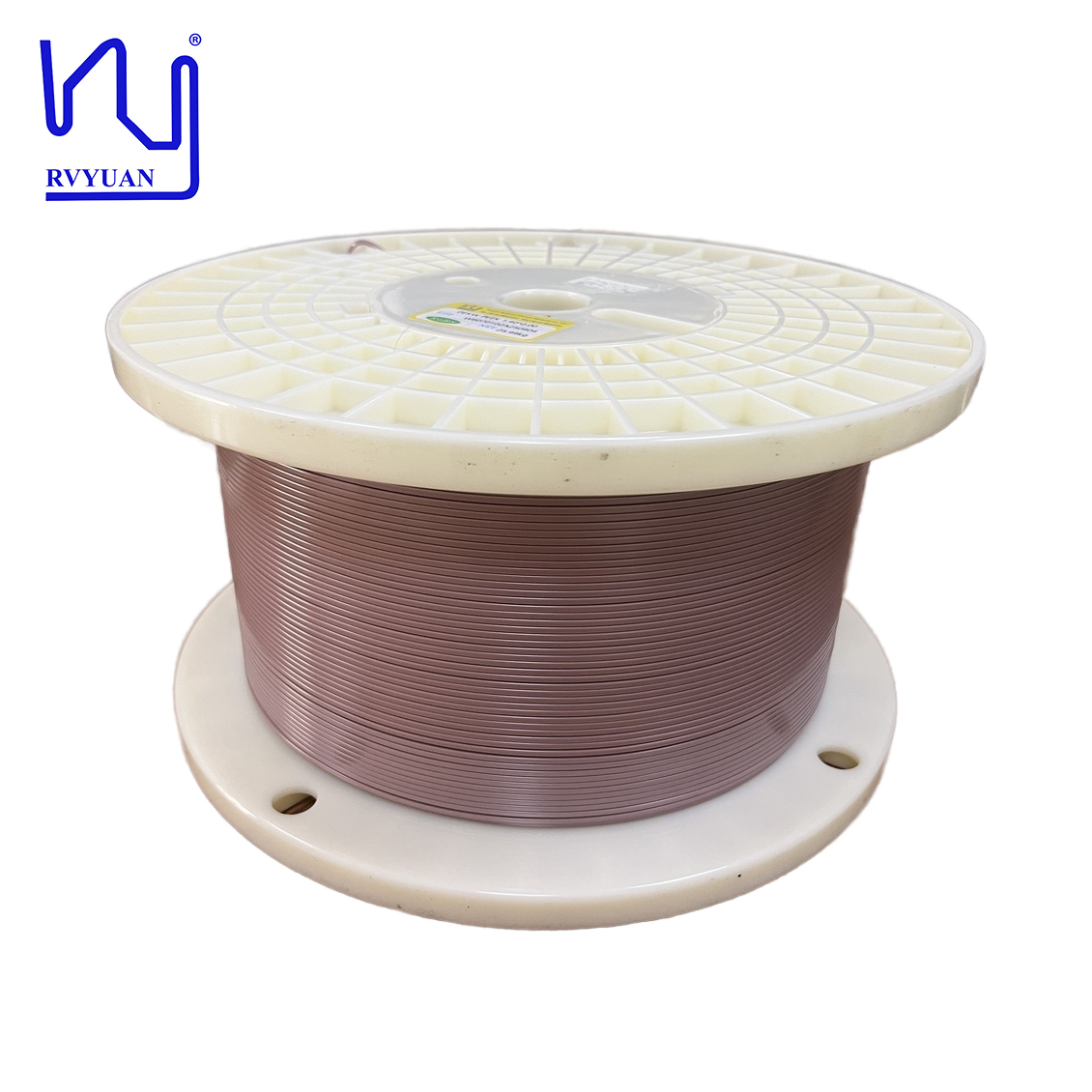

| प्रोडक्ट का नाम: | उच्च तापमान PEEK तार 2.0 मिमी 4.0 मिमी 5.0 मिमी तामचीनी फ्लैट तांबे के तार | मोटाई: | 1.4 मिमी |
| प्रमुखता देना: | पीईईके इमेज्ड सपाट तांबे का तार,उच्च तापमान के आयताकार तांबे के तार,2.0 मिमी पीईईके अछूता तांबा तार |
||
पीईईके तार एक उच्च प्रदर्शन वाले थर्मोप्लास्टिक है जो अपने उत्कृष्ट यांत्रिक और थर्मल गुणों के लिए जाना जाता है। पीईईके रसायनों के प्रतिरोधी है, इसमें उच्च पिघलने का बिंदु है,और चरम वातावरण में अपनी ताकत और स्थिरता बनाए रखता है.
पीईईके तार का उपयोग अक्सर उन अनुप्रयोगों में किया जाता है जिनमें स्थायित्व और कठोर परिस्थितियों के प्रतिरोध की आवश्यकता होती है, जैसे एयरोस्पेस, ऑटोमोटिव, चिकित्सा उपकरणों और इलेक्ट्रॉनिक्स में।इसके गुण इसे उच्च तापमान वाले अनुप्रयोगों के लिए उपयुक्त बनाते हैं, उच्च दबाव, और आक्रामक रसायनों के संपर्क में।
इसकी यांत्रिक शक्ति के अतिरिक्त, पीईईके एक उत्कृष्ट विद्युत इन्सुलेटर भी है,पीईईके तार को विद्युत और इलेक्ट्रॉनिक अनुप्रयोगों के लिए एक अच्छा विकल्प बनाना जहां इन्सुलेशन और गर्मी प्रतिरोध महत्वपूर्ण हैं.
| रेफ। नहीं। | पद | विनिर्देश | माप डेटा (W607010 2A250904) | माप डेटा (W607010 2B250904) | माप उपकरण |
|---|---|---|---|---|---|
| 1 | तांबे की चौड़ाई | 1.980-2.020 मिमी | 2.004 | 2.005 | मिर्कोमीटर |
| 2 | तांबे की मोटाई | 1.380-1.420 मिमी | 1.400 | 1.399 | मिर्कोमीटर |
| 3 | कुल चौड़ाई | 2.300-2.360 मिमी | 2.324 | 2.321 | मिर्कोमीटर |
| 4 | कुल मोटाई | 1.700-1.760 मिमी | 1.732 | 1.731 | मिर्कोमीटर |
| 5-8 | तांबा त्रिज्या | 0.350-0.450 मिमी | 0.375, 0.385, 0.399, 0.404 | 0.408, 0.412, 0.411, 0.407 | सूक्ष्मदर्शी |
| 9-14 | इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.170, 0.162, 0.155, 0.167, 0.161 | 0.159, 0.155, 0.161, 0.165, 0.159 | सूक्ष्मदर्शी |
| 15-18 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.156, 0.159, 0.154, 0.160 | 0.158, 0.155, 0.159, 0.165 | सूक्ष्मदर्शी |
| 19 | तांबा | टी1 | ठीक है | सामग्री प्रमाण पत्र | |
| 20 | कोटिंग/तापमान ग्रेड | 240°C | ठीक है | सामग्री प्रमाण पत्र | |
| 21 | लम्बाई | ≥ 40% | 46 | 48 | तन्यता परीक्षक |
| 22 | स्प्रिंग बैक कोण | / | 5.186 | 5.098 | ऑटो स्प्रिंग बैक टेस्ट |
| 23 | लचीलापन | Ø2.0mm और Ø3.0mm व्यास के गोल छड़ों के साथ घुमाव के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | दृश्य | |
| 24 | सम्मिलन | ≤3.00 मिमी | 0.394 | 0.671 | तन्यता परीक्षक और सूक्ष्मदर्शी |
| 25 | 20°C कंडक्टर प्रतिरोध | ≤6.673 Ω/किमी | 6.350 | 6.360 | कंडक्टर प्रतिरोध परीक्षक |
| 26 | बीडीवी | ≥12000 वी | 22010 | 21170 | ऑटो वोल्टेज परीक्षक |
| 27 | पीडीआईवी | ≥1300 आरएमएस (25°C,50V/S,50Hz,100Pc) | 1425 | 1429 | पीडीआईवी परीक्षक |
| 28 | गर्मी का झटका | 240°C पर 30 मिनट तक पकने के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | ओवन | |
| 29 | दोष निरीक्षण | उच्च वोल्टेज पिनहोल: DC 3000V, 16uA भागः ऊंचाई>0.100 मिमी चिह्नित किया जाना चाहिए अशुद्धताःलंबाई या चौड़ाई ≥ 0.4 मिमी या क्षेत्र ≥ 0.16 मिमी2 को चिह्नित करने की आवश्यकता है |
0, 0, 0 | 0, 0, 2 | ऑनलाइन निरीक्षण प्रणाली |
| 30 | स्पूल और वजन | नमूना चरणः P-30,25±15kg बड़े पैमाने पर उत्पादनः पीसी-630बी,160±60 किलोग्राम |
पी-30 | दृश्य | |
