| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | Ruiyuan |
| प्रमाणन: | UL/ISO9001/ISO14001/RoHS/Reach |
| मॉडल संख्या: | तिरछी |
| न्यूनतम आदेश मात्रा: | 50 किलो |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | दफ़्ती |
| प्रसव के समय: | 7 दिन |
| भुगतान शर्तें: | टी/टी |
| आपूर्ति की क्षमता: | 100 किग्रा / सप्ताह |
| कंस्ट्रक्टर प्रकार: | ठोस | सामग्री: | ताँबा |
|---|---|---|---|
| आकार: | आयताकार | चौड़ाई: | 2.0 मिमी |
| प्रकार: | इन्सुलेटेड | प्रमाण पत्र: | ROHS/UL/SGS/ISO9001:2008 |

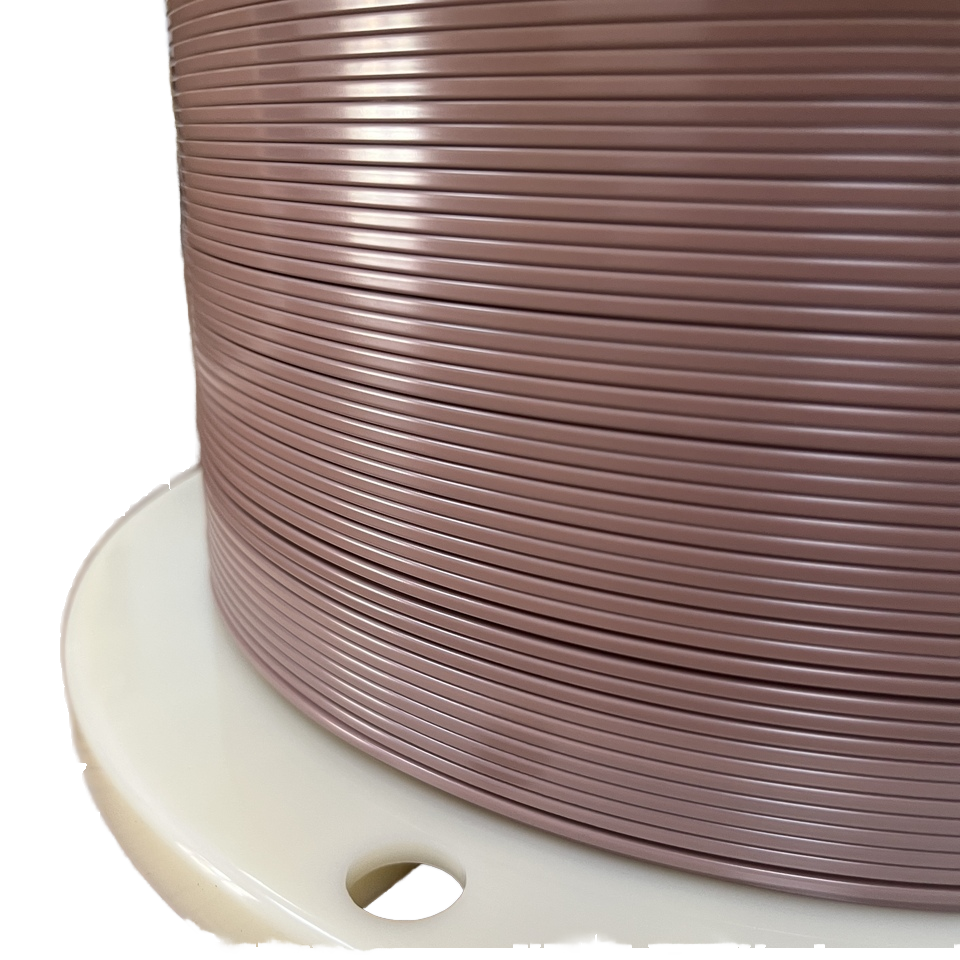

| प्रोडक्ट का नाम: | कस्टम PEEK तार 1.4mmx2.0mm एनामेल्ड आयताकार तांबे के तार | मोटाई: | 1.4 मिमी |
| प्रमुखता देना: | कस्टम पीईईके इमेज्ड आयताकार तार,1.4mmx2.0mm आयताकार तांबे का तार,गारंटी के साथ तामचीनी PEEK तार |
||
| रेफरी. - | वस्तु | विनिर्देश | मापन डेटा | उपकरण मापें |
|---|---|---|---|---|
| नहीं। | W607010 2A250904 | W607010 2B250904 | ||
| 1 | तांबे की चौड़ाई | 1.980-2.020मिमी | 2.004 | 2.005 | मिरकोमीटर |
| 2 | तांबे की मोटाई | 1.380-1.420 मिमी | 1.400 | 1.399 | मिरकोमीटर |
| 3 | कुल मिलाकर चौड़ाई | 2.300-2.360 मिमी | 2.324 | 2.321 | मिरकोमीटर |
| 4 | कुल मोटाई | 1.700-1.760 मिमी | 1.732 | 1.731 | मिरकोमीटर |
| 5 | तांबे की त्रिज्या | 0.350-0.450 मिमी | 0.375 | 0.408 | माइक्रोस्कोप |
| 6 | तांबे की त्रिज्या | 0.385 | 0.412 | माइक्रोस्कोप | |
| 7 | तांबे की त्रिज्या | 0.399 | 0.411 | माइक्रोस्कोप | |
| 8 | तांबे की त्रिज्या | 0.404 | 0.407 | माइक्रोस्कोप | |
| 9 | इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.170 | 0.159 | माइक्रोस्कोप |
| 10 | इन्सुलेशन परत की मोटाई | 0.162 | 0.155 | माइक्रोस्कोप | |
| 11 | इन्सुलेशन परत की मोटाई | 0.155 | 0.161 | माइक्रोस्कोप | |
| 12 | इन्सुलेशन परत की मोटाई | 0.167 | 0.165 | माइक्रोस्कोप | |
| 13 | इन्सुलेशन परत की मोटाई | 0.152 | 0.155 | माइक्रोस्कोप | |
| 14 | इन्सुलेशन परत की मोटाई | 0.161 | 0.159 | माइक्रोस्कोप | |
| 15 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.145-0.185 मिमी | 0.156 | 0.158 | माइक्रोस्कोप |
| 16 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.159 | 0.155 | माइक्रोस्कोप | |
| 17 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.154 | 0.159 | माइक्रोस्कोप | |
| 18 | त्रिज्या की इन्सुलेशन परत की मोटाई | 0.160 | 0.165 | माइक्रोस्कोप | |
| 19 | ताँबा | टी1 | ठीक है | सामग्री प्रमाण पत्र |
| 20 | कोटिंग/तापमान ग्रेड | 240℃ | ठीक है | सामग्री प्रमाण पत्र |
| 21 | बढ़ाव | ≥40% | 46 | 48 | तन्यता परीक्षक |
| 22 | स्प्रिंग बैक एंगल | / | 5.186 | 5.098 | ऑटो स्प्रिंग बैक टेस्ट |
| 23 | FLEXIBILITY | Ø 2.0 मिमी और Ø3.0 मिमी व्यास वाली गोल छड़ों से घुमाने के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | ठीक है | तस्वीर |
| 24 | आसंजन | ≤3.00मिमी | 0.394 | 0.671 | तन्यता परीक्षक और माइक्रोस्कोप |
| 25 | 20℃ कंडक्टर प्रतिरोध | ≤6.673 Ω/किमी | 6.350 | 6.360 | कंडक्टर प्रतिरोध परीक्षक |
| 26 | बीडीवी | ≥12000 वी | 22010 | 21170 | ऑटो वोल्टेज परीक्षक |
| 27 | पीडीआईवी | ≥1300 आरएमएस (25℃,50V/S,50Hz,100Pc) | 1425 | 1429 | पीडीआईवी परीक्षक |
| 28 | हीट शोक | 30 मिनट के लिए 240℃ पर बेक करने के बाद, इन्सुलेशन परत में कोई दरार नहीं होनी चाहिए। | ठीक है | ओवन |
| 29 | दोष निरीक्षण | उच्च वोल्टेज पिनहोल: DC 3000V, 16uA पैरिकल: ऊँचाई> 0.100 मिमी को चिह्नित करने की आवश्यकता है अशुद्धता: लंबाई या चौड़ाई ≥ 0.4 मिमी या क्षेत्र ≥0.16 मिमी² को चिह्नित करने की आवश्यकता है |
0 | 0 0 | 0 0 | 2 |
ऑन-लाइन निरीक्षण प्रणाली |
| 30 | स्पूल और वजन | नमूना चरण: पी-30,25 ± 15 किग्रा बड़े पैमाने पर उत्पाद: पीसी-630 बी, 160 ± 60 किग्रा | पी-30 | पी-30 | तस्वीर |
