| उत्पत्ति के प्लेस: | चीन |
|---|---|
| ब्रांड नाम: | RVYUAN |
| प्रमाणन: | IEC/NEMA/JIS/RoHS/ISO |
| मॉडल संख्या: | कक्षा 220 |
| न्यूनतम आदेश मात्रा: | 10 किलो |
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | गत्ते का डिब्बा के साथ स्पूल |
| प्रसव के समय: | 2-15 कार्य दिवस |
| भुगतान शर्तें: | टी/टी/पेपैल |
| आपूर्ति की क्षमता: | अपनी मांग पूरी करें |
| आकार: | आयताकार | कंडक्टर आयाम (चौड़ाई): | 1.0 मिमी |
|---|---|---|---|
| एकतरफा इन्सुलेशन परत मोटाई (चौड़ाई): | 0.2 मिमी | आवेदन: | मोटर, ट्रांसफार्मर |
| थर्मल ग्रेड: | 220 | मुख्य शब्द: | 220 डिग्री सेल्सियस आयताकार चुंबक तार तामचीनी तांबे फ्लैट तार |
| थर्मल रेटिंग: | 220 | तामचीनी कोटिंग: | एआईडब्लू |
| प्रमुखता देना: | 220°C enameled rectangular copper wire,1.0mm x 0.2mm AIW coating wire,high-temperature resistant rectangular copper wire |
||
| Attribute | Value |
|---|---|
| Shape | Rectangular |
| Conductor Dimension (Width) | 1.0mm |
| Unilateral Insulation Layer Thickness (Width) | 0.2mm |
| Applications | Motor, transformer |
| Thermal Grade | 220 |
| Thermal rating | 220 |
| Enamel coating | AIW |

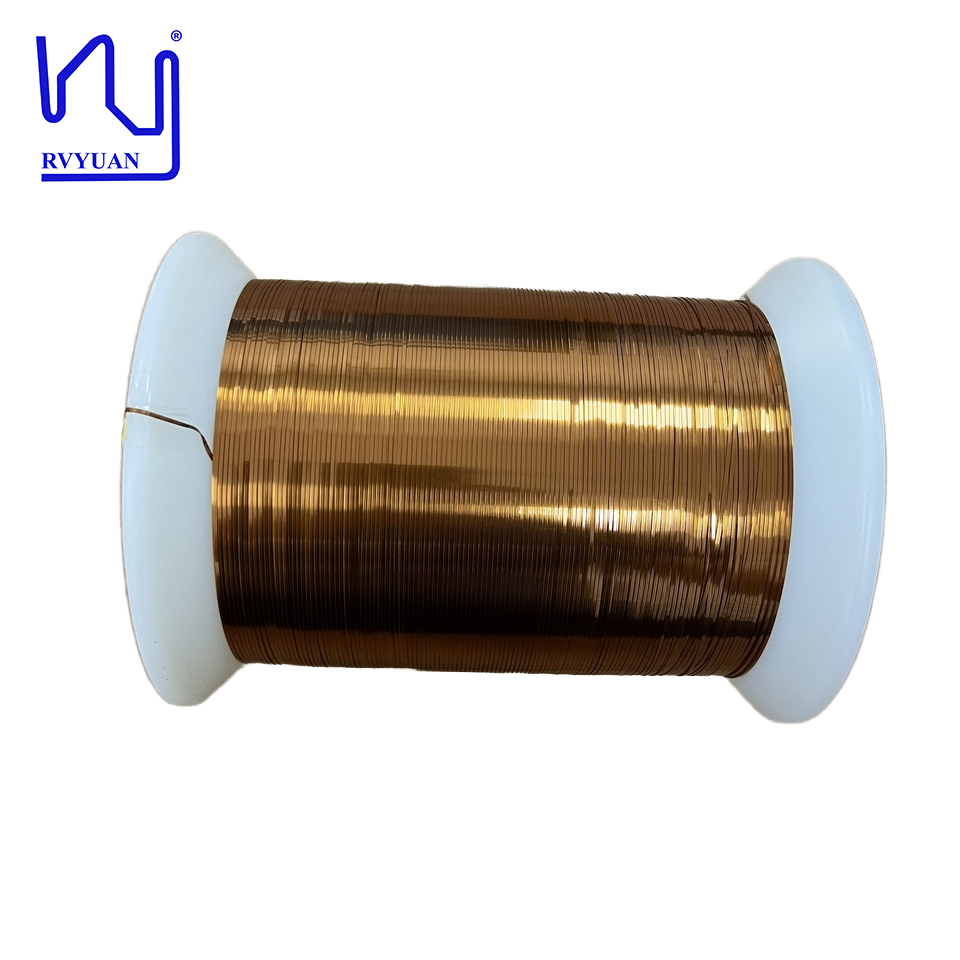

Our 220°C Rectangular Magnet Wire Enamel Copper Flat Wire represents the cutting edge of electrical component technology. Engineered for demanding applications, this ultra-fine enameled flat copper wire delivers exceptional performance and reliability for your most critical designs.
Ideal for use in motors, transformers, and advanced electrical systems, this wire features:
| Item | Conductor dimension | Insulation thickness | Overall dimension | Dielectric breakdown voltage (kV) | Conductor resistance (Ω/km 20℃) | |||
|---|---|---|---|---|---|---|---|---|
| T (mm) | W (mm) | T (mm) | W (mm) | T (mm) | W (mm) | |||
| SPEC | 0.200 | 1.000 | 0.025 | 0.0025 | / | / | ||
| Max | 0.209 | 1.060 | 0.040 | 0.004 | 0.250 | 1.100 | 96.380 | |
| Min | 0.191 | 0.940 | 0.010 | 0.010 | 0.700 | |||
| No. 1 | 0.195 | 1.00 | 0.012 | 0.011 | 0.218 | 1.024 | 1.254 | 88.470 |
| Avg | 0.195 | 1.003 | 0.012 | 0.011 | 0.218 | 1.024 | 1.416 | |
